Univerzális protokollkonverzió: Az eszköz egyetlen platformon egyesíti a modern vezeték nélküli (LoRaWAN®, Wi-Fi, 4G LTE) és a hagyományos vezetékes (BACnet, Modbus, KNX, M-BUS) ipari protokollokat.
Edge Intelligence (Helyi intelligencia): A Quad-core 1.5 GHz-es processzornak és a Python/Node-RED támogatásnak köszönhetően a vezérlési logika helyben fut. Ez minimalizálja a válaszidőt (latency) és biztosítja az üzemfolytonosságot felhőkapcsolat nélkül is.
Nagy kapacitás és skálázhatóság: Egyetlen gateway akár 2000 végponti eszközt és 20 000 adatpontot képes kezelni, így alkalmas komplex ipari létesítmények vagy okos kampuszok teljes körű felügyeletére.
Optimalizált telepítés (Retrofit-barát): A rugalmas interfész-készlet (8 univerzális bemenet, digitális és analóg I/O-k) és a plug-in terminál kialakítás akár 70%-kal csökkenti a helyszíni vezetékezési munkát.
Ipari kivitel és diagnosztika: Az IP30-as védettségű, széles üzemi hőmérséklet-tartományban (-40°C-tól +60°C-ig) működő egység beépített OLED kijelzővel rendelkezik a gyors, laptop nélküli helyszíni ellenőrzéshez.

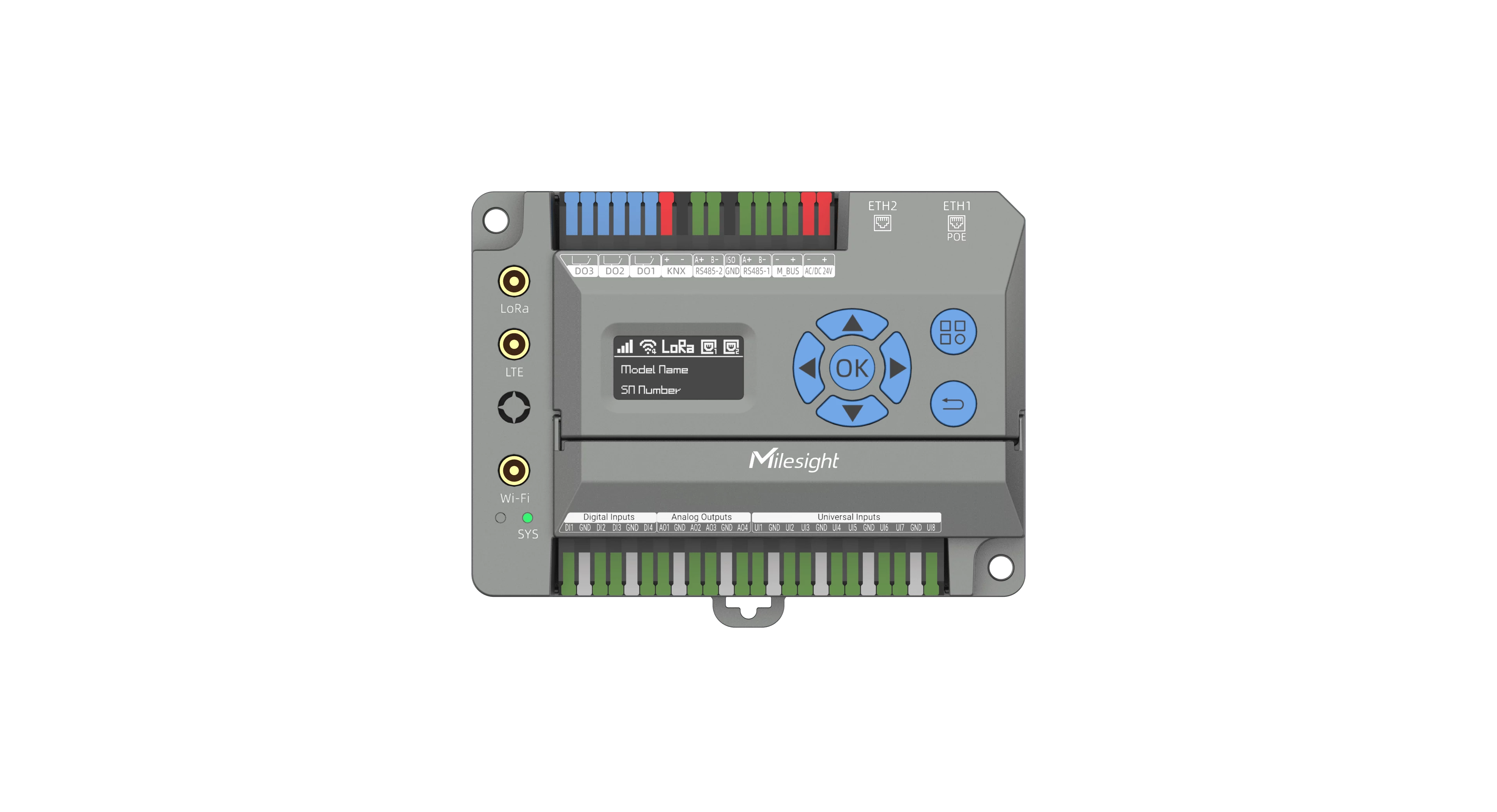

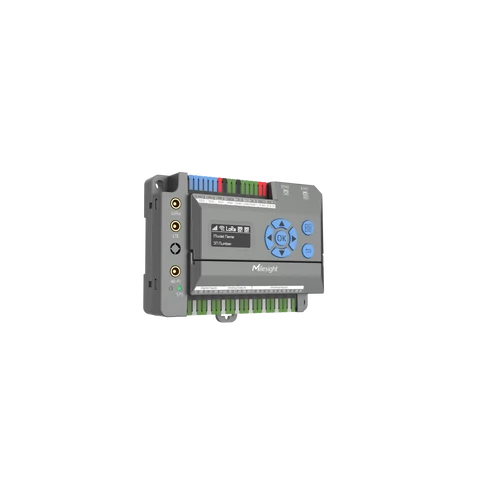

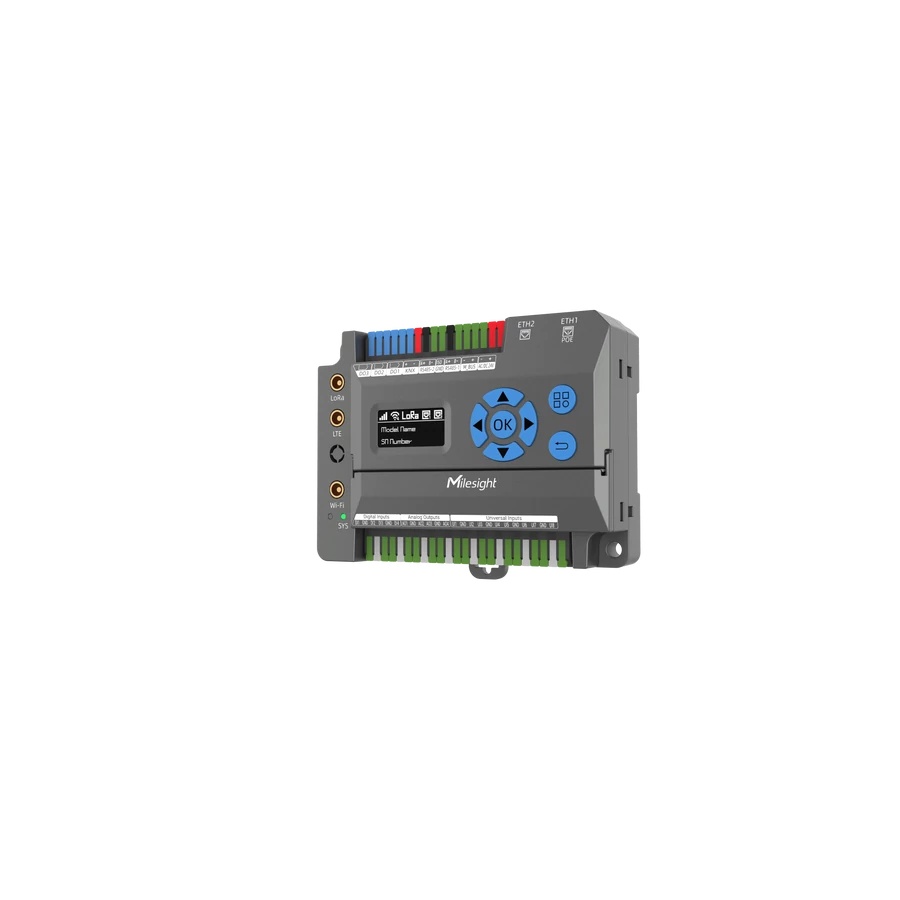

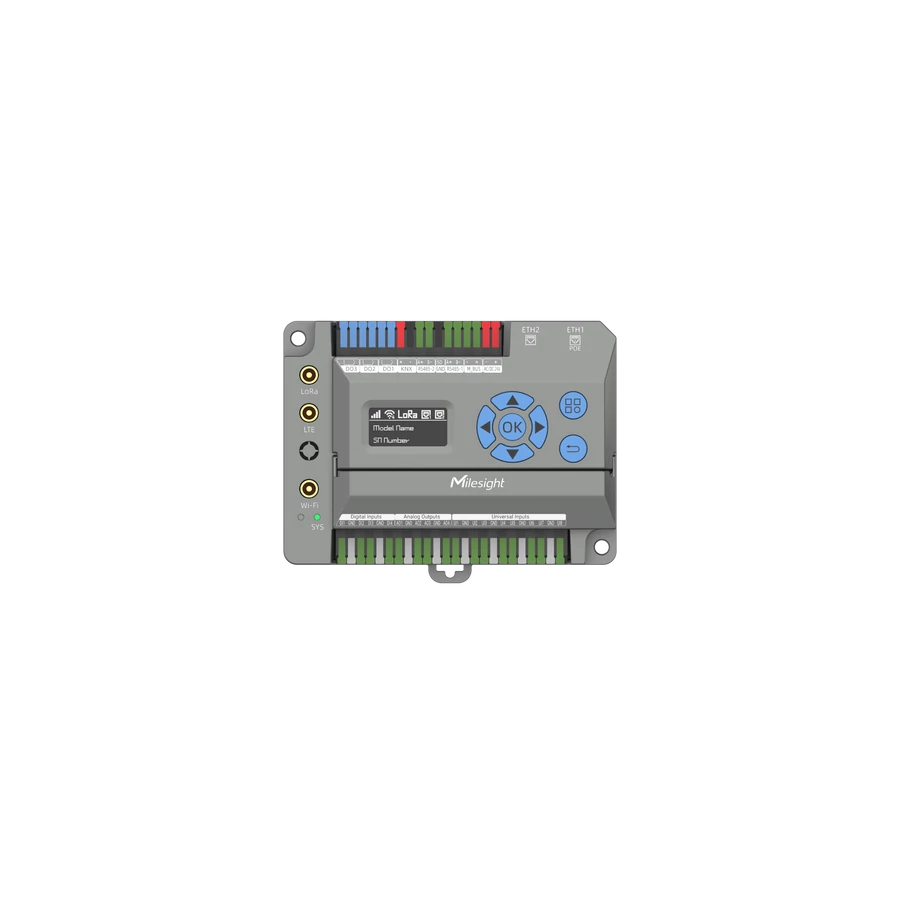

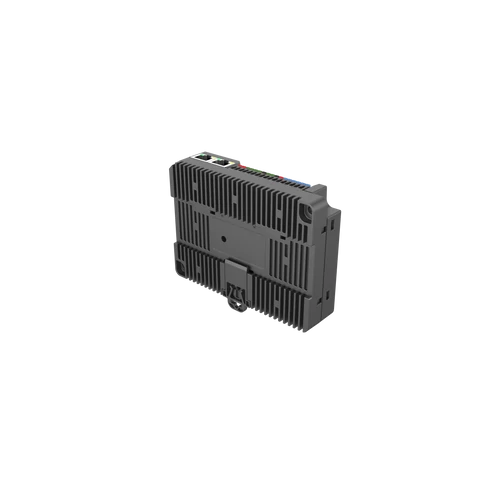

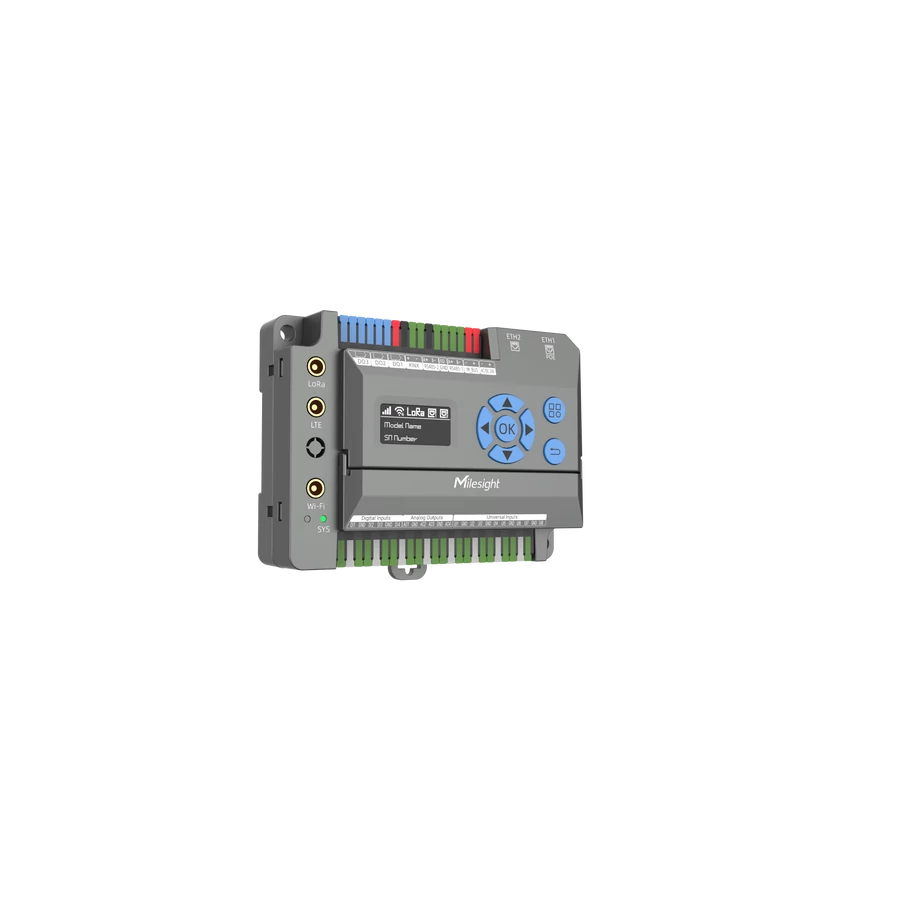

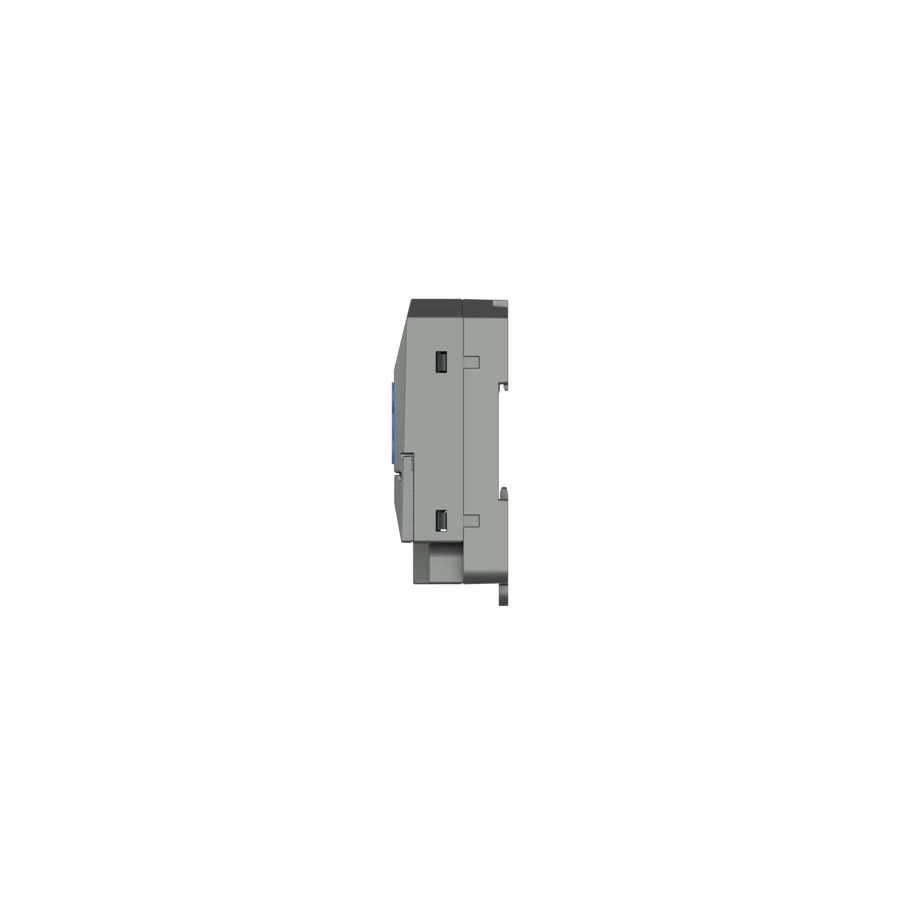

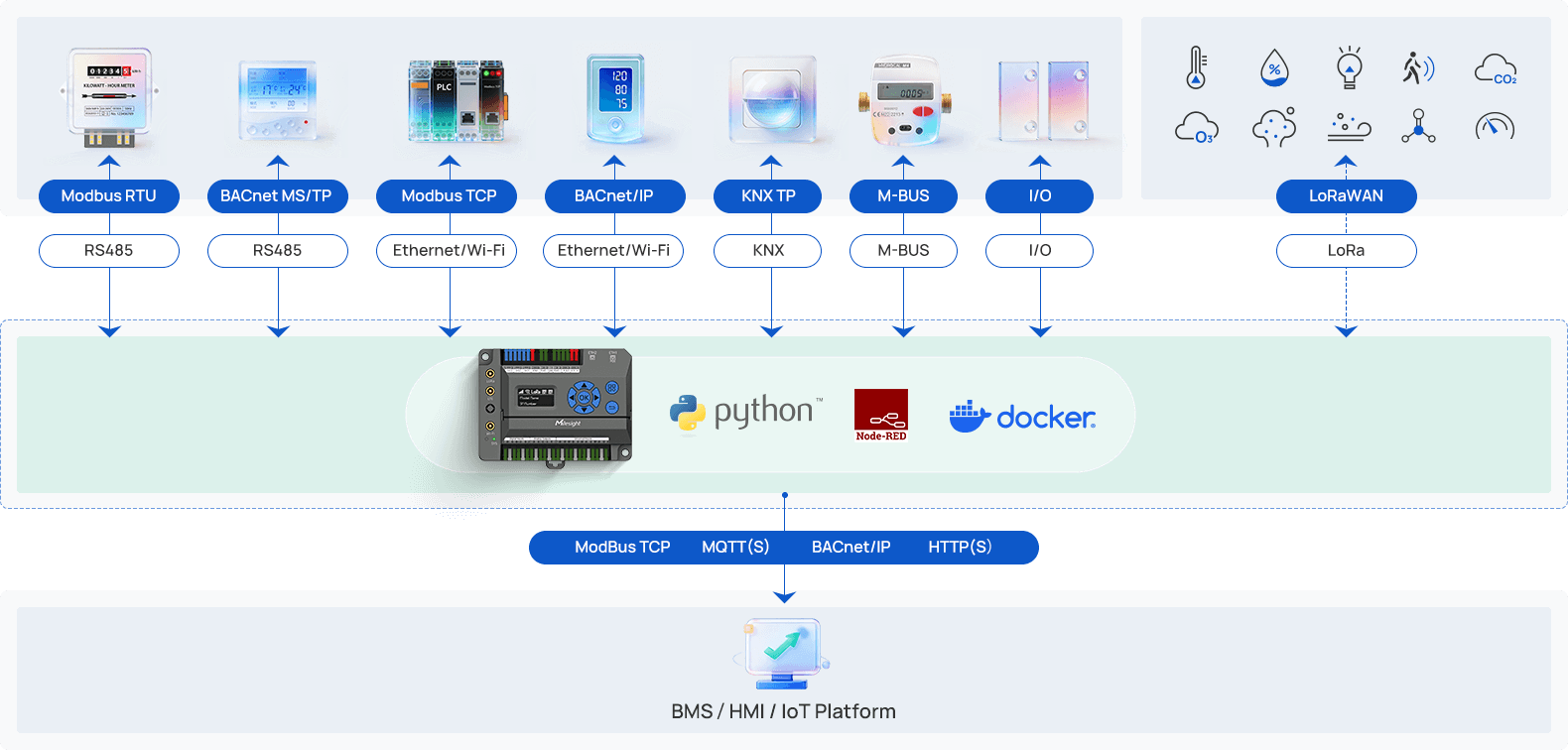

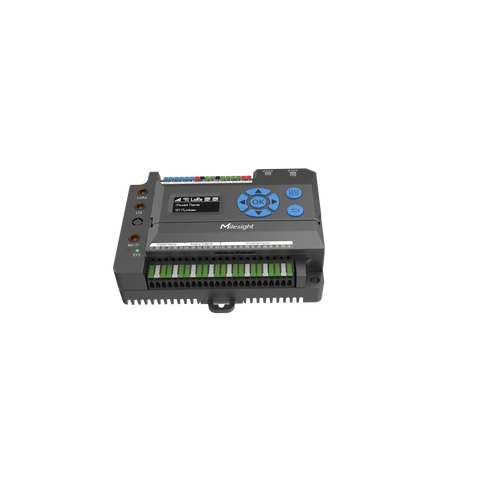

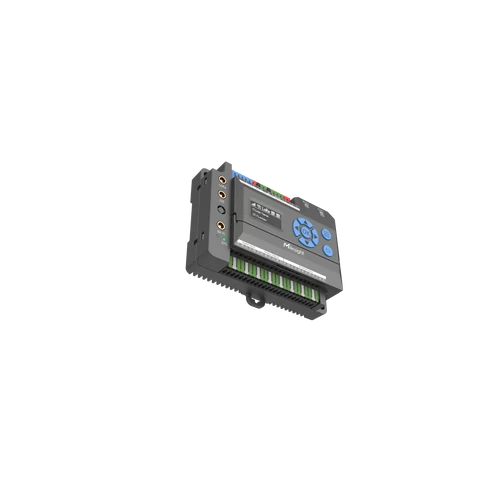

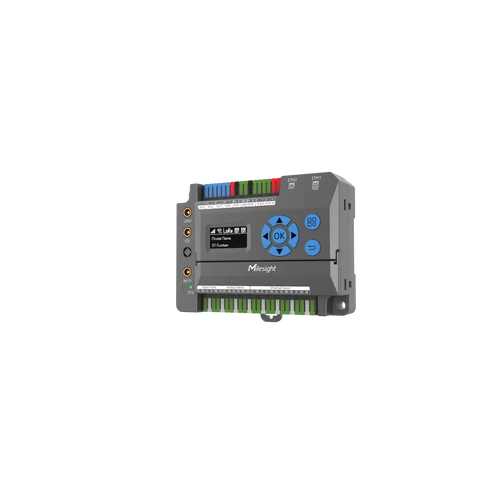

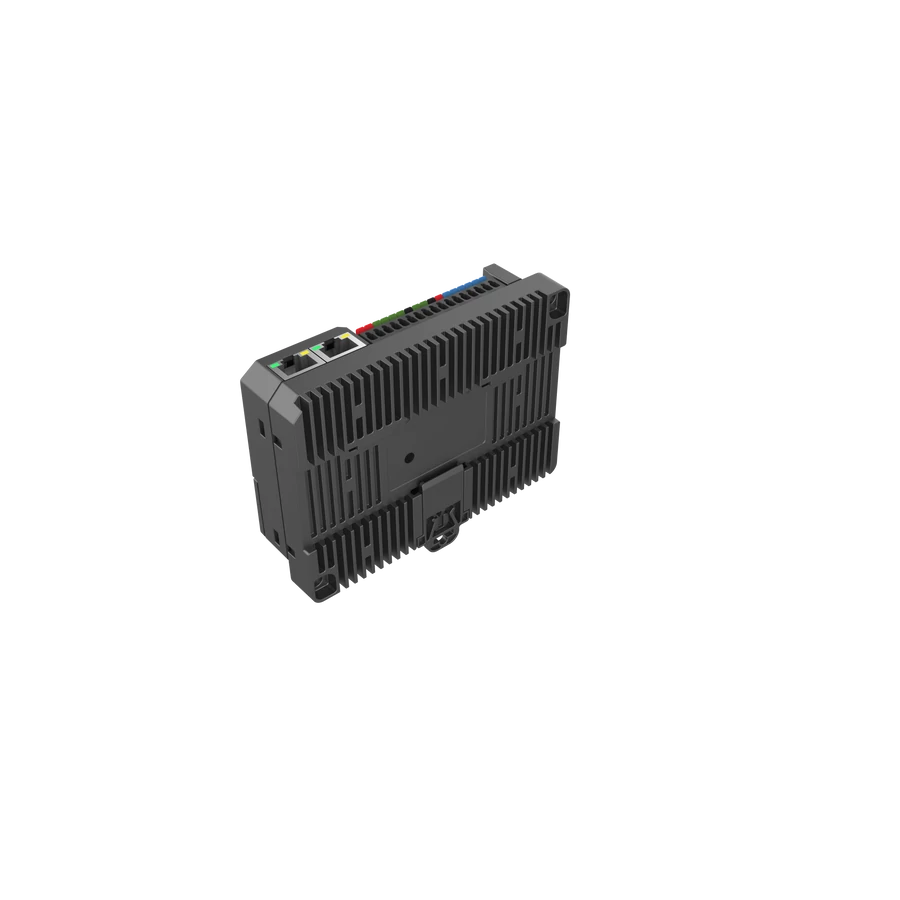

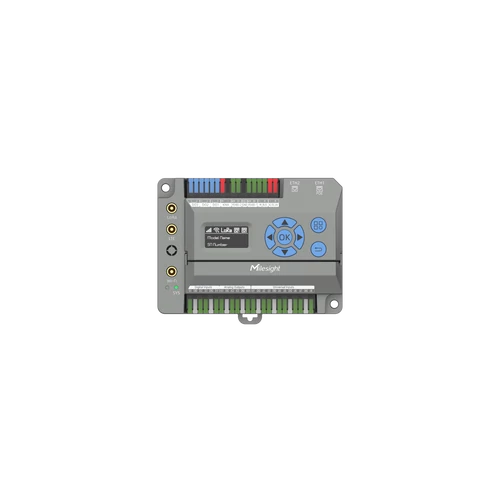

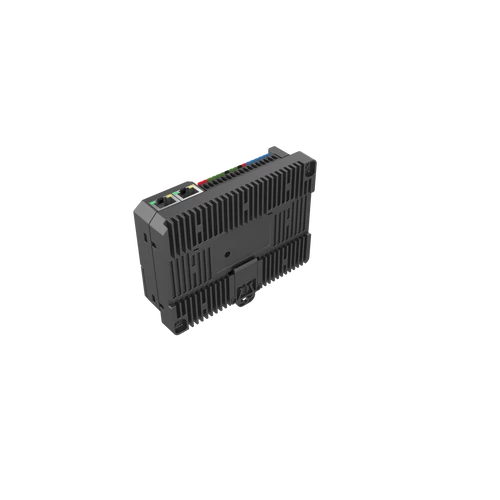

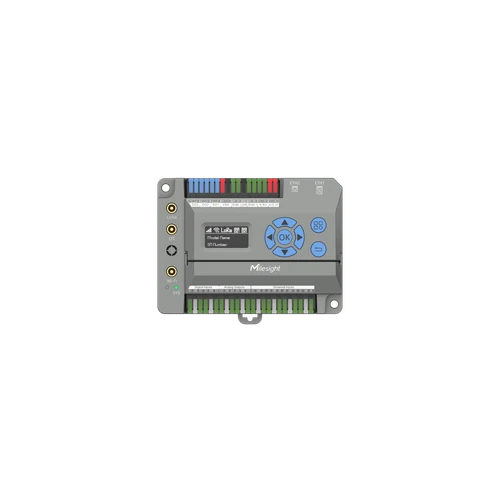

Az épületfelügyeleti rendszerek (BMS) modernizálása során a legnagyobb kihívást a heterogén környezetek – a régi vezetékes hálózatok és az újabb vezeték nélküli IoT eszközök – összehangolása jelenti. Az EG71 intelligens IoT-átjáró és vezérlő egy olyan intelligens edge interfész, amely egyetlen eszközben egyesíti a LoRaWAN®, a BACnet, a Modbus és a KNX protokollokat. Ez az "All-in-One" hub nem csupán adatgyűjtő, hanem egy nagy teljesítményű számítási platform, amely lehetővé teszi a helyi vezérlési logika futtatását felhőfüggetlen környezetben is.
Az EG71 tervezésekor az interoperabilitás volt az elsődleges szempont. A készülék képes a terepi szintű (field level) adatokat szabványosított épületautomatizálási protokollokká konvertálni, biztosítva a meglévő BMS infrastruktúrák skálázhatóságát.
Vezetékes kommunikáció: Két független RS485 port (Modbus RTU, BACnet MS/TP), natív KNX/TP1 csatlakozás és M-BUS támogatás.
Vezeték nélküli kapcsolat: LoRaWAN® V1.0/V1.0.2 (Class A/B/C), Wi-Fi (AP/Client mód) és opcionális 4G LTE globális frekvenciasávokkal.
Integrált I/O modulok: 8 univerzális bemenet (0-10V, 4-20mA, PT1000, NTC), 4 digitális bemenet, 3 relé kimenet és 4 analóg kimenet a közvetlen beavatkozáshoz.
Az EG71 nem csak továbbítja az adatokat; az edge computing képességei révén a kritikus döntési mechanizmusok helyben, a hálózati peremen futnak. Ez elengedhetetlen a HVAC (fűtés, szellőztetés, klíma) és az energiagazdálkodási rendszerek stabil működéséhez, ahol a felhőalapú késleltetés (latency) vagy egy esetleges internetkimaradás kockázatot jelentene.
Hardveres specifikációk a komplex feladatokhoz:
CPU: Quad-core 1.5 GHz, 64-bit ARM Cortex-A53.
Memória: 2GB DDR4 RAM és 32GB eMMC flash tárhely.
Kapacitás: Akár 2000 végponti eszköz és 20 000 adatpont szimultán kezelése.
Szoftveres rugalmasság: Támogatja a Python SDK-t, a Node-RED vizuális programozást és a Docker konténerizációt, lehetővé téve az egyedi automatizálási logikák fejlesztését.

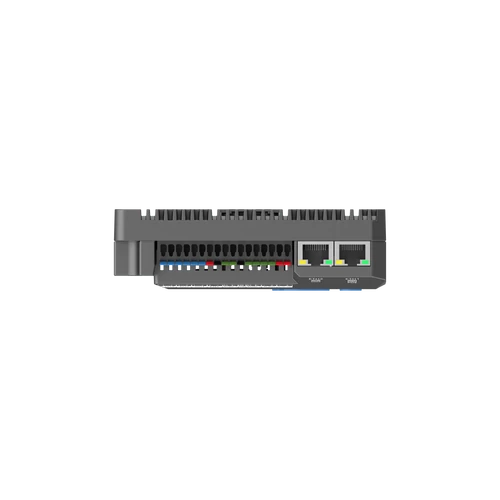

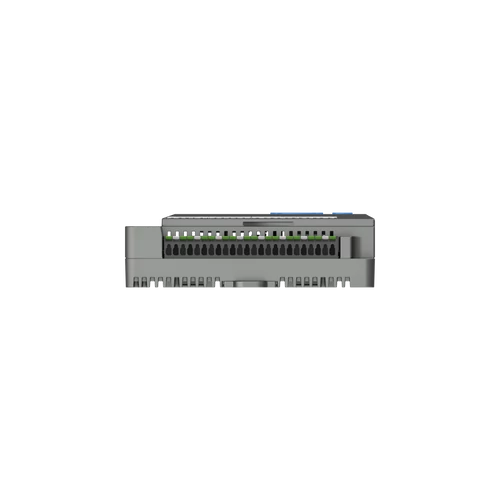

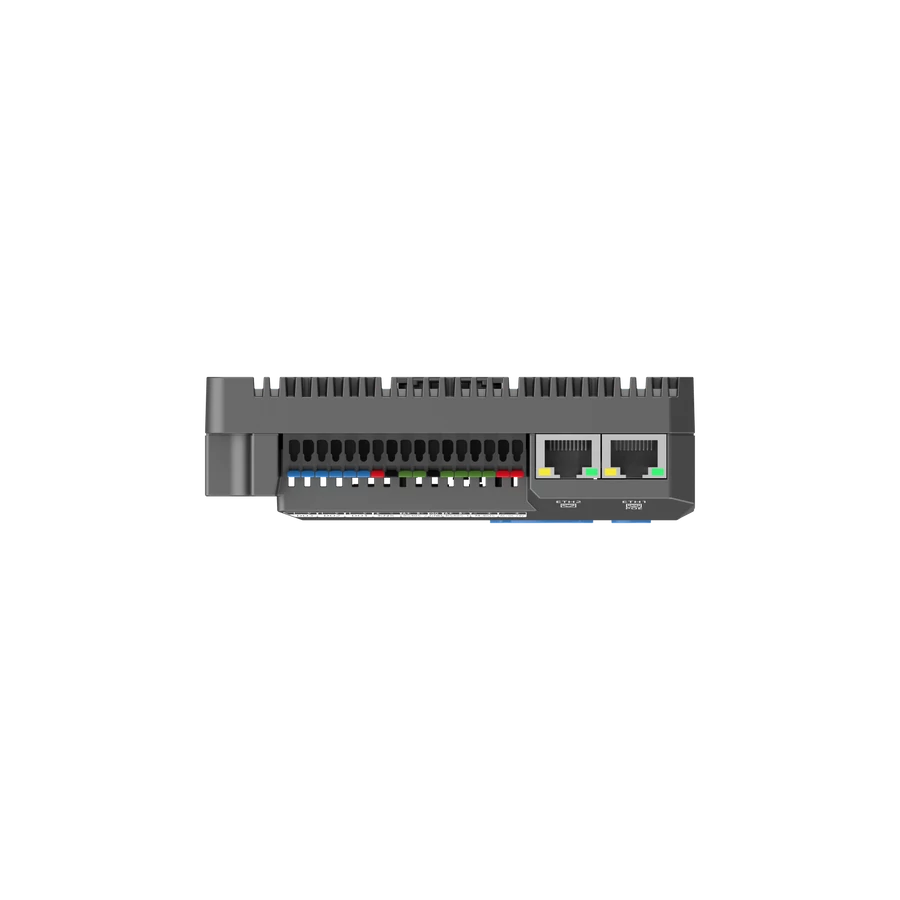

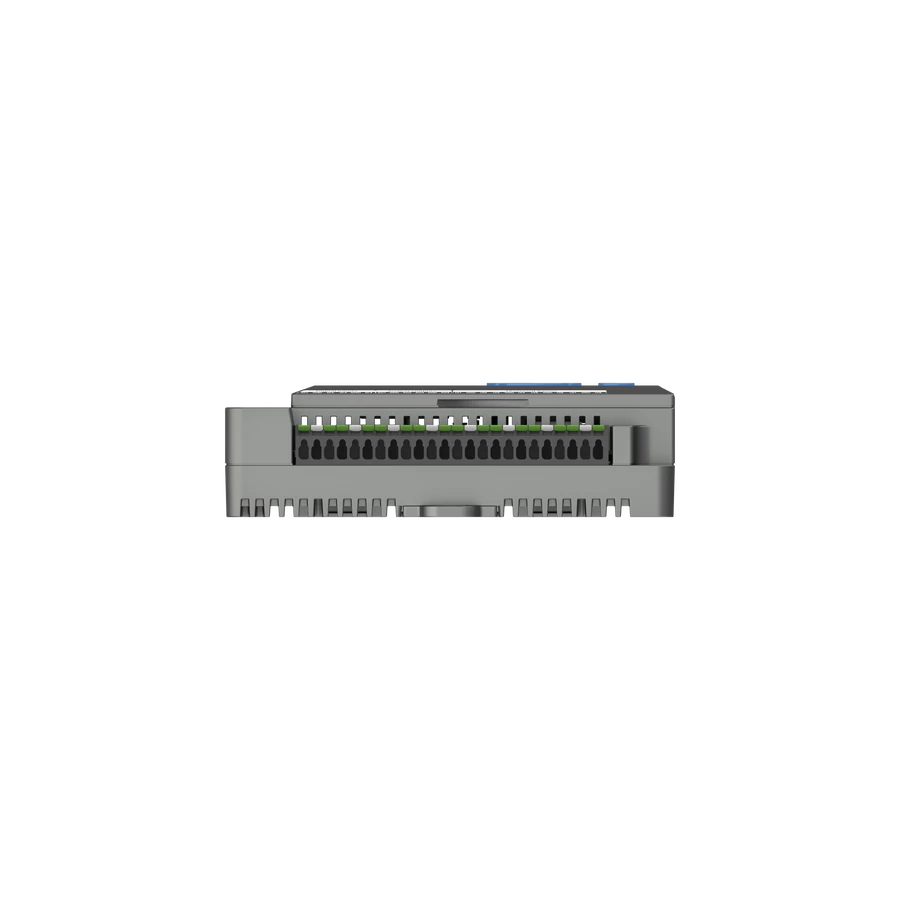

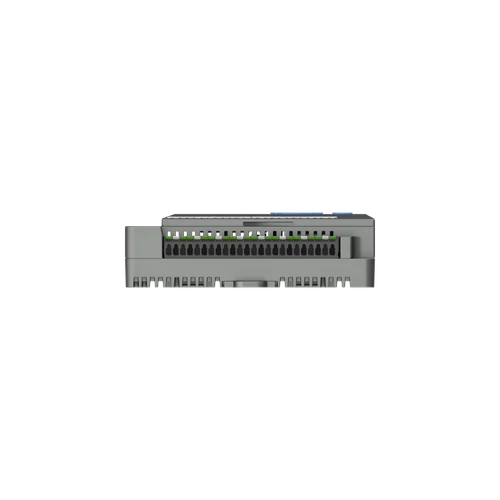

A retrofit projektek (meglévő épületek korszerűsítése) során a kábelezés költsége és időigénye gyakran akadályt gördít a fejlesztés elé. Az EG71 plug-in terminál kialakítása akár 70%-kal csökkenti a vezetékezési időt a hagyományos csavaros rögzítéshez képest.

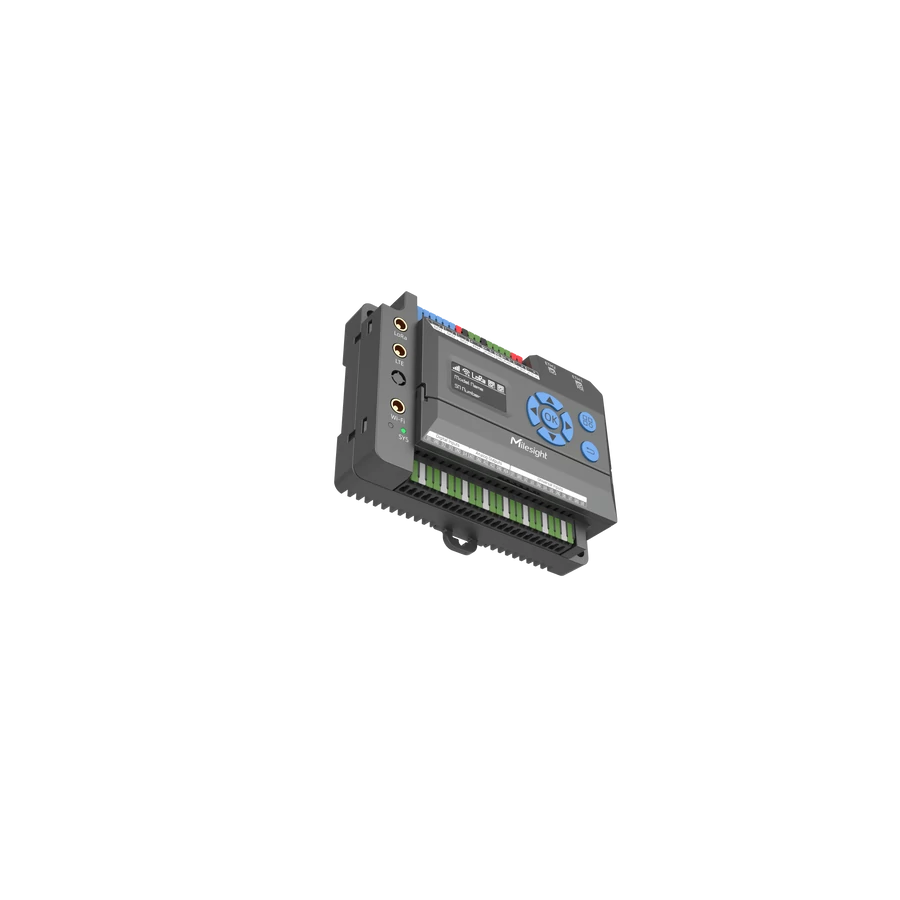

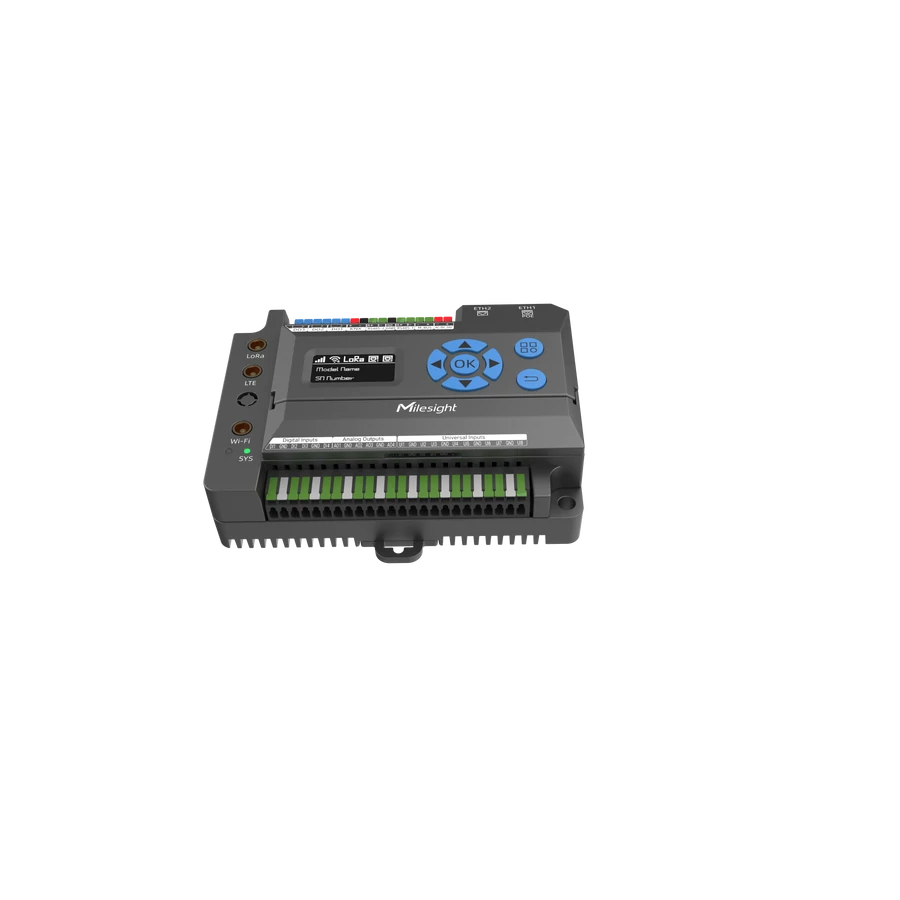

A helyszíni diagnosztikát a beépített 1,3 hüvelykes OLED kijelző és a fizikai gombok támogatják, így a mérnökök laptop nélkül is ellenőrizhetik a rendszer állapotát és a hálózati stabilitást. Az NFC technológia segítségével a Milesight szenzorok párosítása pillanatok alatt elvégezhető, ami drasztikusan felgyorsítja a rendszerbe állítást.
Univerzális konnektivitás: Egyetlen eszközben kezeli a LoRaWAN, KNX, Modbus és BACnet hálózatokat.
Nagy teljesítmény: Az ipari szintű processzor és a 2GB RAM alkalmassá teszi nagy kiterjedésű kampuszok és ipari létesítmények felügyeletére.
Helyi autonómia: A vezérlési logika hálózati hiba esetén is aktív marad a helyi végrehajtásnak köszönhetően.
Gyors megtérülés: A vezeték nélküli integráció és a gyors telepíthetőség minimalizálja az üzembe helyezési költségeket.
Vegye át az irányítást épületautomatizálási rendszerei felett az ANXQ szakértelmével! Kérdés esetén keresse mérnökeinket.
| Tulajdonság | Érték |
|---|---|
| Hardver rendszer | |
| CPU | Quad-core 1.5 GHz, 64 bites ARM Cortex-A53 |
| Memória | 2 GB DDR4 RAM |
| Flash | 32 GB eMMC |
| Bővíthető tárhely | 1 × Micro SD foglalat |
| LoRaWAN® | |
| Antenna | 1 × 50 Ω SMB – női külső csatlakozó |
| Csatorna | 8 (fél-duplex) |
| Frekvenciasáv | CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4 |
| Érzékenység | -140 dBm érzékenység @ 292 bps |
| Adóteljesítmény | max. 27 dBm |
| Protokoll | V1.0 Class A / Class B / Class C és V1.0.2 Class A / Class B / Class C |
| LBT | támogatott |
| Eszközök száma | kb. 2000 eszköz (10 perces feltöltési intervallum alapján) |
| Speciális funkciók | zajanalizátor, gateway fleet, multicast, FUOTA |
| Ethernet interfész | |

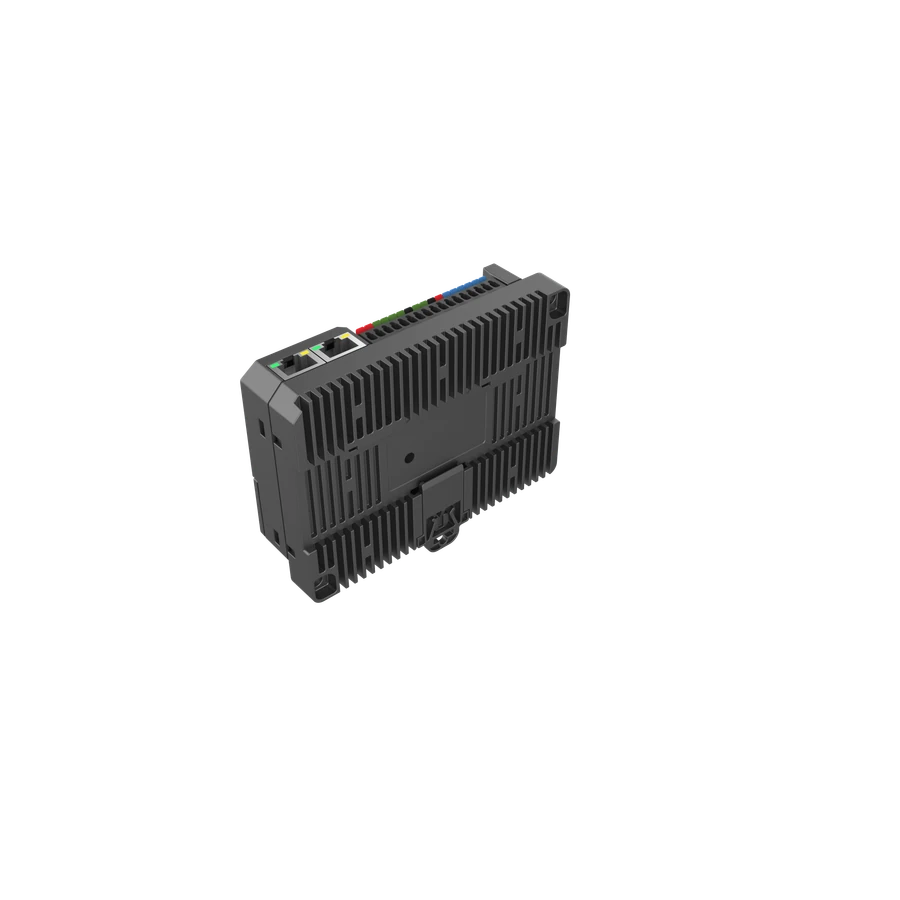

| Port | 2 × RJ45 port (WAN/LAN szoftveresen átkapcsolható) |
| Fizikai réteg | 10/100/1000 Base-T (IEEE 802.3) |
| Adatátviteli sebesség | 10/100/1000 Mbps (automatikus érzékelés) |
| Interfész | Auto MDI/MDIX |
| Mód | full/half duplex (automatikus érzékelés) |
| Ethernet leválasztás | 1.5 kV RMS |
| PoE | 1 × 802.3af PoE PD az ETH1 porton |
| Wi-Fi interfész | |
| Antenna | 1 × 50 Ω SMB – női külső csatlakozó |
| Szabványok | IEEE 802.11b/g/n, 2.4 GHz |
| Adóteljesítmény | |
| 802.11b | 18 dBm ±2.0 dBm (11 Mbps) |
| 802.11g | 18 dBm ±2.0 dBm (6 Mbps) |
| 802.11g | 17 dBm ±2.0 dBm (54 Mbps) |
| 802.11n @ 2.4 GHz | 17 dBm ±2.0 dBm (MCS0_HT20) |
| 802.11n @ 2.4 GHz | 16 dBm ±2.0 dBm (MCS7_HT20) |
| 802.11n @ 2.4 GHz | 17 dBm ±2.0 dBm (MCS0_HT40) |
| 802.11n @ 2.4 GHz | 16 dBm ±2.0 dBm (MCS7_HT40) |
| Mód | AP vagy kliens mód |
| Biztonság | |
| AP | WPA-PSK / WPA2-PSK hitelesítés, WEP/TKIP/AES titkosítás |
| Kliens | WPA-PSK / WPA2-PSK / WPA-Enterprise / WPA2-Enterprise hitelesítés, WEP/TKIP/AES titkosítás |
| Mobilhálózat (opcionális) | |
| Hálózat | 4G LTE (CAT1) / GSM |
| Adóteljesítmény | 3-as osztály (23 dBm ±2 dB) |
| Antenna | 1 × 50 Ω SMB – női külső csatlakozó |
| Mobil sávok | |
| L08GL (globális, Észak-Amerika kivételével) | |
| LTE-FDD | B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28/66 |
| LTE-TDD | B34/38/39/40/41 |
| GSM | B2/3/5/8 |
| L09NA (Észak-Amerika) | |
| LTE-FDD | B2/4/5/12/13/66 |
| SIM foglalat | 1 × Nano SIM (4FF) |
| Adatinterfészek | |
| RS485 | |
| Darabszám | 2 × RS485 |
| Baud rate | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 (szoftveresen váltható) |
| Termináló ellenállás | 1 × 120 Ω (szoftveresen kapcsolható) |
| Eszközszám | portonként max. 128 eszköz, összesen 256 |
| KNX | |
| Darabszám | 1 × KNX/TP1 |
| Buszfeszültség | 21–30 V DC (KNX buszon keresztül) |
| Baud rate | 9600 |
| Eszközszám | max. 63 eszköz |
| M-BUS (fejlesztés alatt) | |
| Darabszám | 1 × M-BUS |
| Feszültség | 24–42 V |
| Max. áramterhelés | 10 mA |
| Baud rate | 300 / 600 / 1200 / 2400 / 4800 / 9600 (szoftveresen váltható) |
| Eszközszám | max. 20 eszköz |
| Univerzális bemenet | |
| Darabszám | 8 × univerzális bemenet (szoftveresen váltható) |
| Digitális bemenet | 0–24 V DC (nedves kontakt) |
| Analóg bemenet | 0–10 V vagy 4–20 mA, 12 bit, ±1% FS |
| RTD bemenet | PT1000 vagy Ni1000, 2 vezetékes, ±0.5°C |
| NTC bemenet | NTC 10K Type 2 / Type 3 / NTC 20K, ±0.5°C @ 25°C |
| Ellenállás bemenet | 1000 Ω vagy 2000 Ω, pontosság:1 Ω |
| Digitális bemenet | |
| Darabszám | 4 × szárazkontakt bemenet |
| Üzemmód | digitális bemenet, impulzusszámláló |
| Frekvencia | ≥1000 Hz |
| Digitális kimenet | |
| Darabszám | 3 × relé kimenet |
| Ohmos terhelés | max. 3A @ 30 V DC vagy 3A @ 110 V AC |
| Analóg kimenet | |
| Darabszám | 4 × analóg kimenet |
| Típus | 4–20 mA vagy 0–10 V (szoftveresen váltható) |
| Max. terhelés | 20 mA |
| Felbontás | 12 bit |
| Pontosság | ±1% FS |
| Egyéb | |
| Kijelző | 1,3” OLED (128 × 64 pixel) |
| Gombok | 7 × vezérlőgomb |
| NFC | 13,56 MHz, Milesight LoRaWAN® eszközök hozzáadása |
| Reset gomb | 1 × RST |
| USB | 1 × USB Type-C (tápellátás és konzol) |
| LED jelzők | 1 × SYS |
| Táp csatlakozó | 2 pólusú sorkapocs |
| Beépített funkciók | watchdog, RTC, időzítő |
| Szoftver | |
| Épületprotokollok | |
| RS485 | Modbus RTU, BACnet MS/TP |
| KNX | KNX/TP |
| Ethernet/Wi-Fi | BACnet/IP, Modbus TCP, Modbus RTU over TCP |
| Adattovábbítás | MQTT(s), HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU over TCP |
| VPN | OpenVPN, IPsec, PPTP, L2TP, WireGuard |
| Tűzfal | hozzáférésvezérlés, DMZ, porttovábbítás (DNAT), MAC binding, IP/domain szűrés |
| DDNS | 14 szolgáltató támogatása |
| Jogosultságkezelés | többszintű felhasználói jogosultság |
| Megbízhatóság | kapcsolat failover |
| Diagnosztika | ping, traceroute, tcpdump, QXDM, log szerver |
| Konfiguráció | web, CLI (SSH/Telnet), SNMP |
| Távoli menedzsment | Milesight platform |
| Riasztások | tápellátás, hálózat, VPN állapot stb. |
| Alkalmazások | Python SDK, Node-RED, Docker |
| Tápellátás és fogyasztás | |
| Bemenet | |
| 24 V DC/AC sorkapocs | |
| 802.3af PoE | |
| 5 V / 3 A USB Type-C | |
| Fogyasztás | |
| tipikus | 411 mA @ 20 V (8,2 W) |
| maximum | 562 mA @ 20 V (11,24 W) |
| Fizikai jellemzők | |
| Megbízhatóság | MTBF > 500 000 óra @ 25°C (Bellcore TR-332 szerint) |
| Védettség | IP30 |
| Ház | PC + alumínium ötvözet, szürke |
| Súly | 375,6 g |
| Méretek | 123 × 90 × 36 mm |
| Kábelezés | AWG 24–16 |

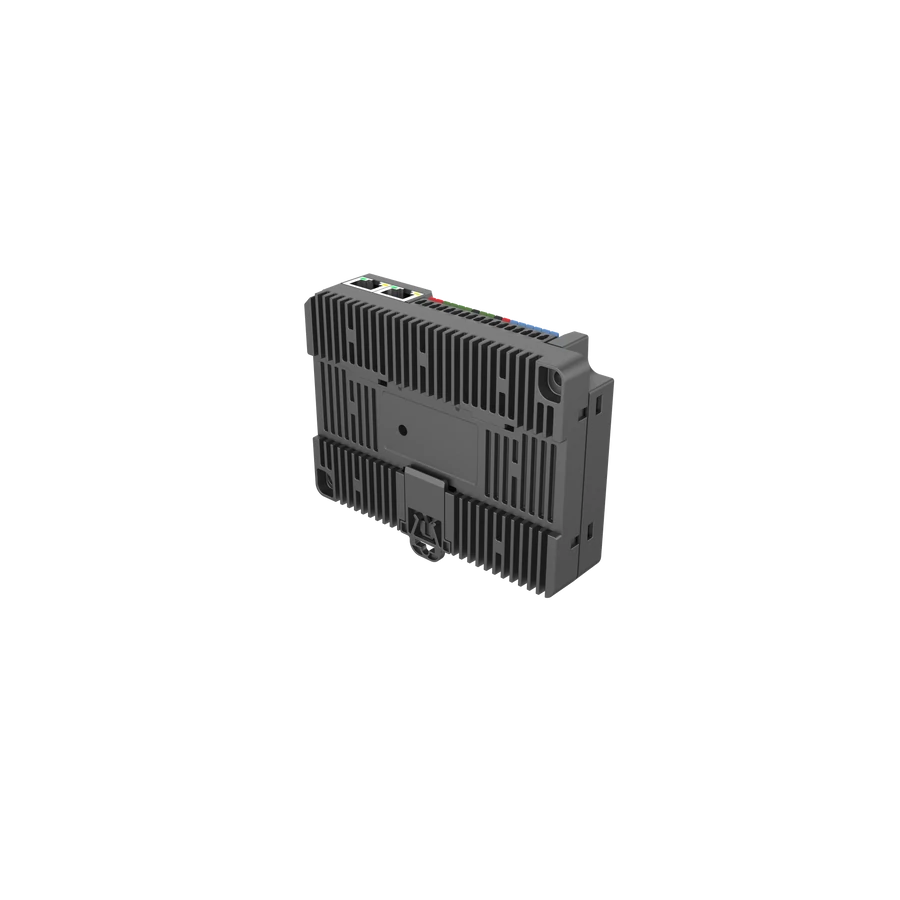

| Telepítés | falra csavarozás, DIN sín |
| Környezeti feltételek | |
| Üzemi hőmérséklet | -40°C – +60°C |
| Tárolási hőmérséklet | -40°C – +85°C |
| Páratartalom | 0% – 95% (nem kondenzálódó, 25°C-on) |
| Tanúsítványok | |
| Szabályozás | CE, CE (RED), FCC |
