Leírás és Paraméterek

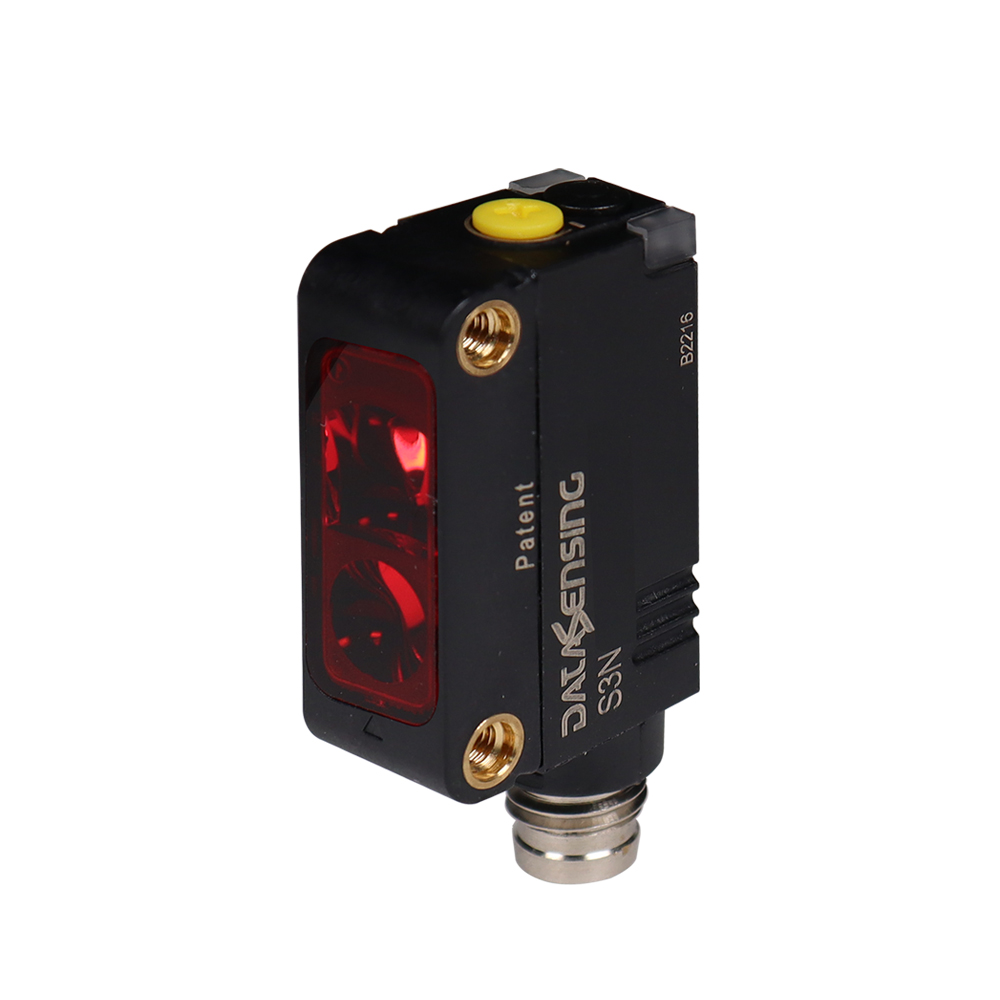

Datasensing S3N miniatűr optikai érzékelők
A Datasensing S3N egy új érzékelőcsalád amely kis méretű optikai érzékelők teljes sorozatát vonultatja fel amely érzékelők a legkorszerűbb funkciókkal és tökéletesített mechanikai jellemzőkkel rendelkeznek.
Az S3N érzékelők továbbfejlesztett optikai funkciókkal rendelkeznek. Az S3N sorozat tagjai a funkciók széles skáláját kínálják, különböző beállítási módokkal rendelkeznek.
A Datasensing S3N család a megfelelő megoldás minden olyan ipari alkalmazáshoz, ahol nagy stabilitás, érzékenység, sebesség és precizitás szükséges.
Funkció | Prizmás polarizált optikai érzékelő |
Kimenet | PNP - Dark/Light sel. |
Nominal sensing distance | 7m On R5 reflector |
Sensitivity adjustment | 1 turn trimmer |
Minimum sensing distance (blind zone) | 0,05m |
Function Principle | Polarized retroreflective |
Optic position | Radial 90° |
Functions | Polarized retroreflective |
Output type | PNP |
Switching frequency | 1Khz |
Response time | 500µs |
Operating Voltage | 10…30VDC |
No-Load supply current | ≤ 35mA |
Load current | ≤100mA |
Leakage current | ≤ 10μA @ Vmax |
Output voltage drop | ≤2V@Iload=100mA |
Max ripple content | ≤10% |
LED indicators | yellow OUTPUT LED, green STABILITY LED |
Short-circuit protection | Yes |
Reverse Polarity Protection | Yes |
Emission | LED Red (635nm) |
Interference to external light | according to EN 60947-5-2:2020 |
Impulsive Overvoltage Protection | Yes |
Insulation resistance | >20 MΩ 500 Vdc, between electronics and housing |
Contact resistance | 500 Vac 1 min., between electronics and housing |
0,1µF @Vmax - 1µF @Vmin | Yes |
Housing Material | PC Fiber Glass reinforced |
Connections | M8 plug 4pin |
Active Head Material | PMMA |
Storage temperature | - 25°C…+70°C |
Plug connector material | Metal |
shaft material | POM, PMMA |
Diameter/Dimension | Cubic |
Approvals | CE cULus |
EMC compatibility | EN 60947-5-2 |
Shocks and vibrations | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Dimensions | 11x31x19 mm |
Operating Temperature | -25°C ... 55°C |
Mechanical Protection | IP67 |
