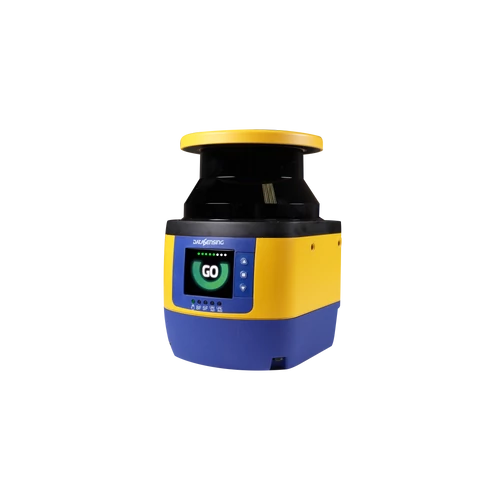

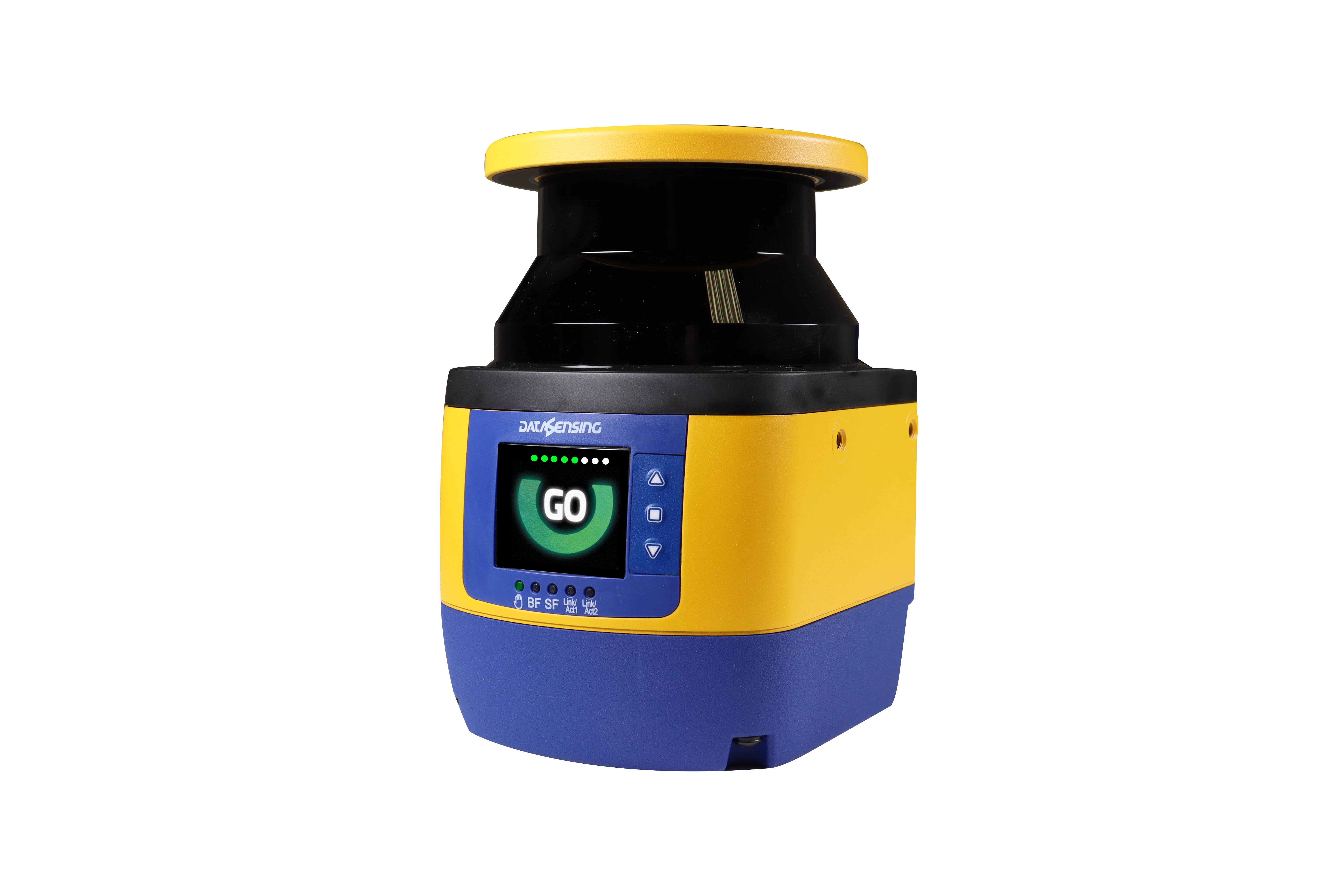

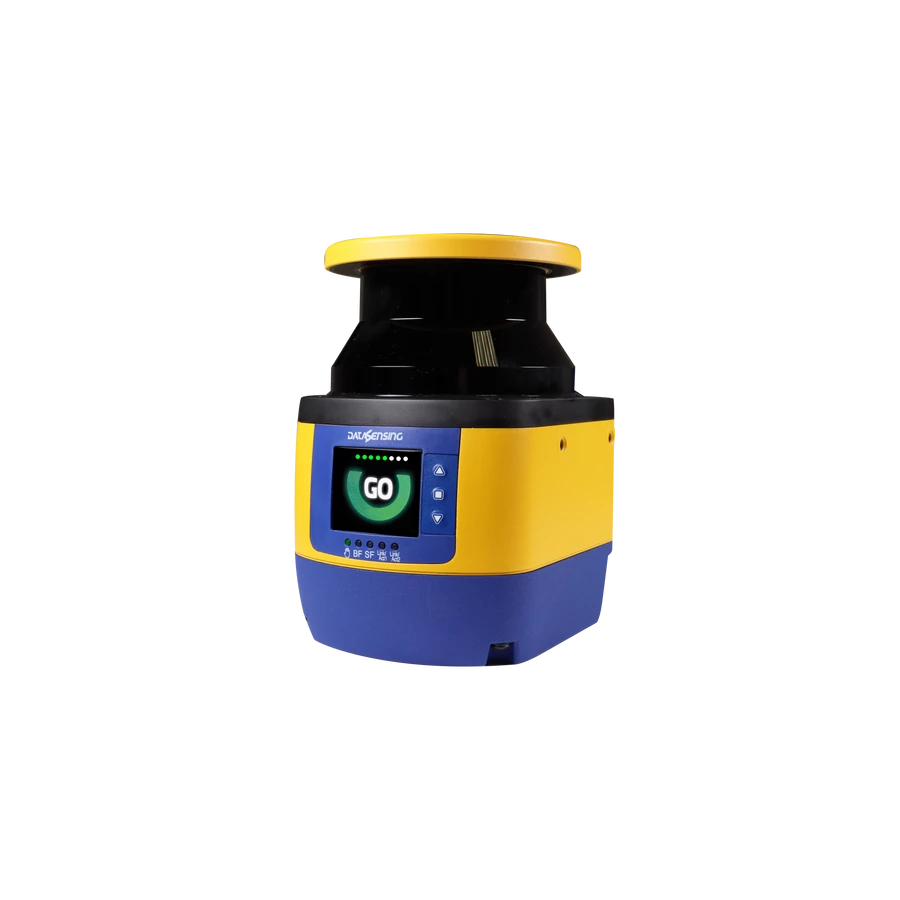

DATASENSING
Több mint 72 m2 biztonságos megfigyelés, 5,5 m-es 275°-os átmérővel.
Méretek: 102 , 112,5, 152 mm
Egyszerű programozás és terepbusz-emuláció intuitív grafikus felhasználói felülettel
Dinamikus referenciapontok - Fejlett porszűrés
Helyi I/O csatlakozás szabványos M12-es kábelekkel
Akár 8 szimultán biztonsági zóna
Akár 7 szimultán figyelmeztető zóna
Akár 70 zónakészlet
30/40/50/70/70/150 mm választható érzékelési képesség
Teljes tájolást és gyors cserét lehetővé tevő fémkonzolok
Fejlett mérési adatprotokoll
Színes grafikus kijelző a felügyelethez és a diagnosztikához
| Tulajdonság | Érték |
|---|---|
| Műszaki jellemzők | |
| Jellemzők és teljesítmények | |
| Érzékelési képesség | 30/40/50/70/150 mm választható |
| Szögfelbontás | 0,1° |
| Biztonsági hatótávolság (min) | 0,05 m |
| Biztonsági hatótávolság (max) [érzékelési képességtől függően] | 2,5 m [30 mm]; 3 m [40 mm]; 4 m [50 mm]; 5,5 m [70, 150 mm] |
| Figyelmeztetési hatótávolság (max) | 40 m |
| Érzékelhető célpont visszaverődése | 1,8% .. 1000% |
| Egyidejű biztonsági zónák száma (max) | 8 |
| Egyidejű figyelmeztetési zónák száma (max) | 7 |
| Zónakészletek száma (max) | 70 |
| Referenciapont készletek száma (max) | 70 |
| Maximális válaszidő | 94 ms - 1750 ms (Gyors mód), 105 ms - 2065 ms (Standard mód) |
| Tolerancia zóna | 100 mm |
| Kiegészítés a biztonsági zóna előtti szkennelési síkon lévő retroreflektorokhoz | 200 mm |
| Biztonsági paraméterek | |
| Típus | 3 (EN 61496-1) |
| SIL | SIL 2 (IEC 61508) SIL 2 (EN 62061) |
| Kat. | (EN ISO 13849-1) |
| PFHd | 2,24 x 10-8 |
| MTTFd | 61 év |
| TM (Működési idő) | 20 év (EN ISO 13849-1) |
| Elektromos adatok | |
| Tápellátás | 16,8 Vdc ... 28,8 Vdc |
| Energiafogyasztás | 8,5 W @24 V, nincs csatlakoztatott digitális I/O |
| Védettségi osztály | III (EN/IEC 61140) |
| Mechanikai adatok | |
| Méretek | 102x113x152 mm |
| Anyag | Fém - Alumínium / PMMA |
| Ház anyaga | Festett alumínium / PC |
| Optikai ablak anyaga | PMMA |
| Konfigurálható bemenet/kimenet a tápcsatlakozónál | |
| Konfigurálható bemenetek száma (max) | 5 |
| Konfigurálható kimenetek száma (max) | 4 |
| Kommunikáció | |
| Hálózati interfészek | 10/100 Mbit/s Ethernet (3X) |
| PROFINET specifikáció | V2.43 |
| PROFIsafe specifikáció | V2.6.1 & 2.4 (iPar nélkül) / B megfelelőségi osztály |
| GSDML specifikáció | V2.43 |
| Csatlakozók | |
| Tápellátás és I/O | M12 apa A típusú csatlakozó - 8 pólusú |
| Ethernet a GUI-hoz / Adatátvitel | M12 apa D típusú csatlakozó - 4 pólusú |
| Profinet / Profisafe | M12 apa D típusú csatlakozó - 4 pólusú (2X) |
| HMI/UI | |
| Konfigurációs és monitoring interfészek | DL Sentinel 4.0.x |
| LED jelzők | biztonságos/normál működés - Profinet |
| Környezeti adatok | |
| Páratartalom | 95% max nem lecsapódó |
| Védettség | IP65 |
| Üzemi hőmérséklet | -10... 50 °C |
| Tárolási hőmérséklet | -20... 70 °C |
| Rezgésállóság | Az IEC 61496-1 szerint (4.3.3.1; 4.3.3.2; 5.4.4.1) 3M7 osztály (Állandó használat) 5M1 osztály (Földjárműbe szerelés) |
| Ütésállóság | Az IEC 61496-1 szerint (4.3.3.1; 4.3.3.3; 5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 3M7 osztály (Állandó használat) 5M1 osztály (Földjárműbe szerelés) |
| Optikai adatok | |
| Lézer hullámhossz | 905 nm |
| Lézer impulzus időtartama | 3 ns |
| Lézerosztály / Laserklass | 1. OSZTÁLY (EN 60825-1:2014) |
| Funkciók | |
| Általános riasztás | Elérhető |
| Tiszta ablak riasztás | Elérhető |
| Némítás engedélyezés | Nem elérhető |
| Némítás | Elérhető |
| Felülbírálás | Elérhető |
| Por szűrés | Elérhető |
| EDM (Külső eszköz monitoring) | Nem elérhető |
| Részleges némítás | Elérhető |
| Előriasztás (figyelmeztetés) | Elérhető |
| Fejlett adatátviteli protokoll | Elérhető |
| Reset (újraindítási ciklus) | Elérhető |
| Manuális/automatikus újraindítás | Elérhető |
| Leállítás (némítás) | Elérhető |
| Dinamikus referencia pontok | Elérhető |
| Kódoló bemenet | Nem elérhető |
