Leírás és Paraméterek

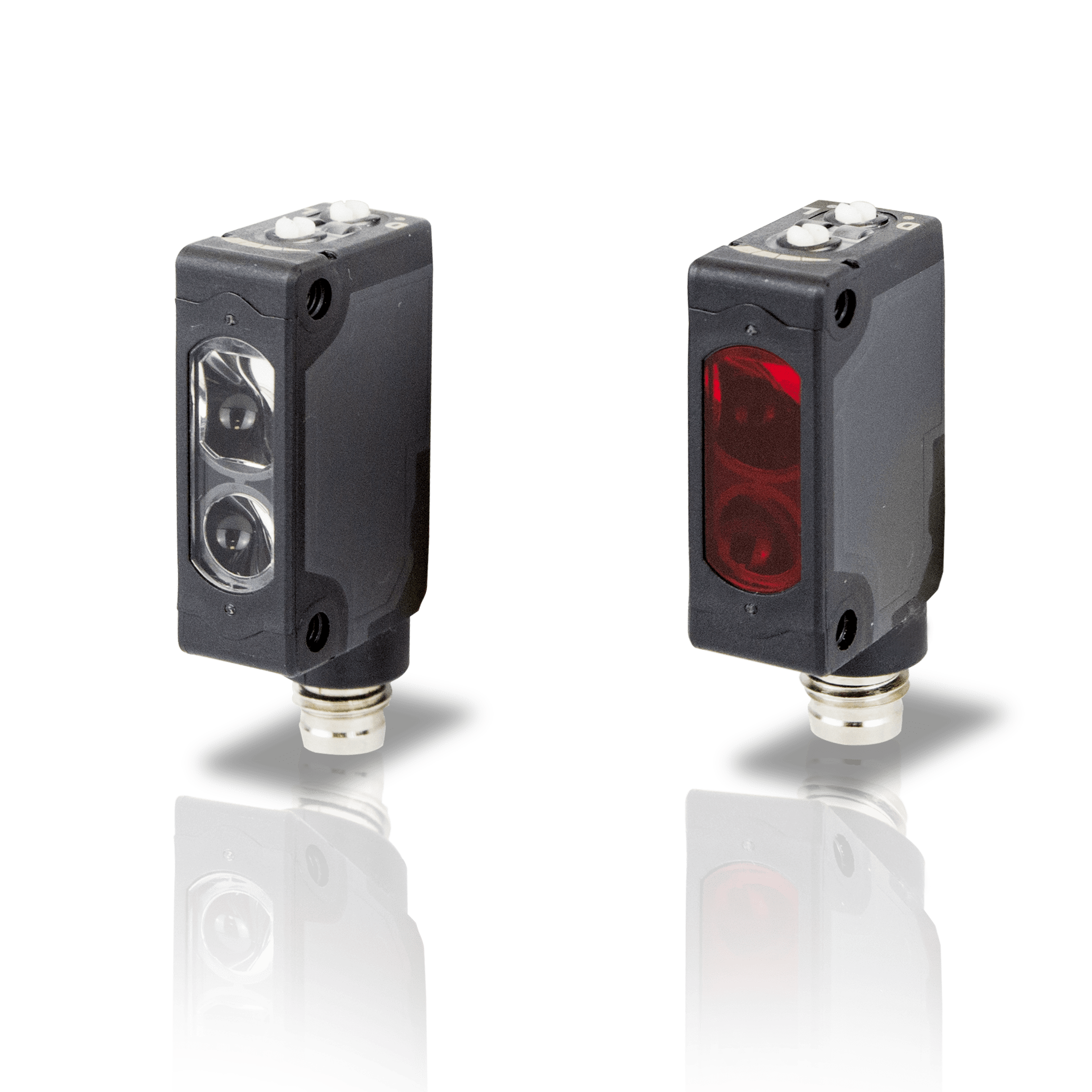

Datalogic S3Z-PR-5-C11-ND Tárgyreflexiós optikai érzékelő, LED, NPN - DARK, M8 csatlakozó, Sn: 0....700 mm
Datalogic S3Z-PR-5-C11-ND optikai érzékelő sorozat fejlett funkciókat kínál egy világszerte elismert szabványos miniatűr házban.
Rendkívüli helytakarékosság és nagy teljesítmény jellemzi akár a nagyobb szenzorok helyettesítésére is alkalmas és a szűk helyekre történő elhelyezést is lehetővé tesz. Világos és sötét kapcsolású modellek, szabványos 3 vezetékes kimeneti konfiguráció.
Funkció | Tárgyreflexiós optikai érzékelő |
Kimenet | NPN - DARK |
Mechanical protection | IP67 |
Approximate dimensions (mm) | 11x31x19 |
Power supply | 10…30 V |
Consumption | (output current excluded) 30 mA max. (LED mod.) 35 mA max. (Laser mod.) |
Light emission | red LED 650 nm (mod. S3Z…T51) red LED 665 nm (mod. S3Z…B01/C01) red LED 670 nm (mod. S3Z…M01) IR LED 850 nm (mod. S3Z…C11) IR LED 870 nm (mod. S3Z…F01/G00) red Laser 650 nm (mod. S3Z…B01/F01/G00/M01) |
Setting | sensitivity trimmer, 6 turns screw (mod. S3Z...M01), one turn sensitivity trimmer |
Operating mode | LIGHT/DARK trimmer (Laser mod. S3Z...-PP, -NN), LIGHT (mod. S3Z...-PL, -NL), DARK (mod. S3Z...-PD, -ND) |
Indicators | yellow OUTPUT LED, green STABILITY LED (mod. S3Z...B01/C01/C11/F01), POWER ON LED (mod. S3Z...G00) |
Output | PNP or NPN (short circuit protection) |
Output current | 100 mA max. |
Saturation voltage | 2 V max. (LED mod.) 1,5 V max. (Laser mod.) |
Response time | 1 ms max. (LED mod.) 250 μs max. (Laser mod.) |
Switching frequency | 500 Hz max. (LED mod.) 2 kHz max. (Laser mod.) |
Connection | 2 m cable Ø 3,5 mm, M8 4-pole connector |
Dielectric strength | 500 Vac 1 min., between electronics and housing |
Insulating resistance | >20 MΩ 500 Vdc, between electronics and housing |
Mechanical protection | IP67 |
Ambient light rejection | according to EN 60947-5-2 |
Vibration | 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Shock resistance | 11 ms (30 G) 6 shock for every axis (EN60068-2-27) |
Housing material | body PBT, indicators cover PC |
Lens material | PMMA, PC (mod. S3Z…B01) |
Operating temperature | -25 ... 55 °C (LED mod.), -10 ... 55 °C (Laser mod.) |
Storage temperature | -40 … 70 °C (LED mod.), -25 ... 70 °C (Laser mod.) |
Weight | 50 g max. cable vers. , 10 g max. conn. vers. |
