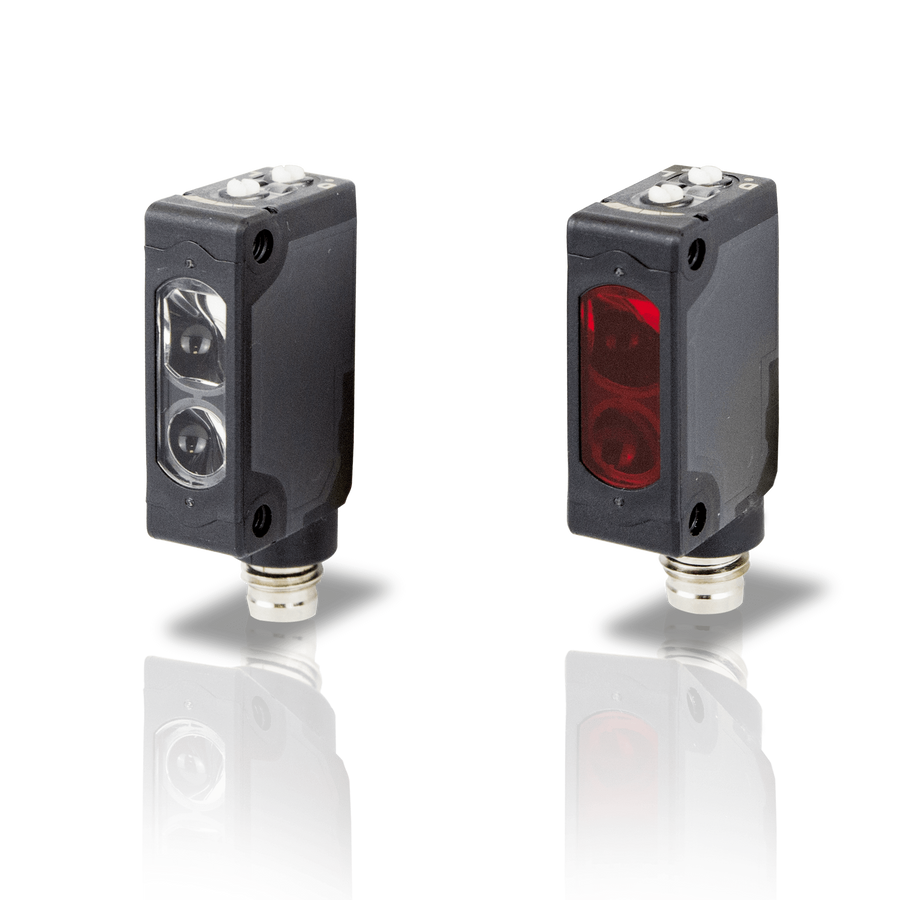

Datalogic S3Z-PH-5-M01-P tárgyreflexiós optikai érzékelő háttérkitakarással, LASER, PNP - Dark/Light , M8 csatlakozó, Sn: 40…300 mm

Csatlakozás
M8 Csatlakozó
Kapcsolási távolság
40…300 mm
Elérhetőség: Rendelhető
Gyártó: Datalogic
Cikkszám: S3Z-PH-5-M01-P
Gyártó cikkszám: 95B010500
Datalogic S3Z-PH-5-M01-P tárgyreflexiós optikai érzékelő háttérkitakarással, LASER, PNP - Dark/Light , M8 csatlakozó, Sn: 40…300 mm

Csatolt dokumentumok

Leírás

Datalogic S3Z-PH-5-M01-P tárgyreflexiós optikai érzékelő háttérkitakarással, LASER, PNP - Dark/Light , M8 csatlakozó, Sn: 40…300 mm

Datalogic S3Z-PH-5-M01-P optikai érzékelő sorozat fejlett funkciókat kínál egy világszerte elismert szabványos miniatűr házban.

Rendkívüli helytakarékosság és nagy teljesítmény jellemzi akár a nagyobb szenzorok helyettesítésére is alkalmas és a szűk helyekre történő elhelyezést is lehetővé tesz. Világos és sötét kapcsolású modellek, szabványos 3 vezetékes kimeneti konfiguráció.


Paraméterek

Funkció Tárgyreflexiós optikai érzékelő háttérkitakarással
Kimenet PNP - Dark/Light sel.
Mechanical protection IP67
Approximate dimensions (mm) 11x31x19
Power supply 10…30 V
Consumption (output current excluded) 30 mA max. (LED mod.) 35 mA max. (Laser mod.)
Light emission red LED 650 nm (mod. S3Z…T51) red LED 665 nm (mod. S3Z…B01/C01) red LED 670 nm (mod. S3Z…M01) IR LED 850 nm (mod. S3Z…C11) IR LED 870 nm (mod. S3Z…F01/G00) red Laser 650 nm (mod. S3Z…B01/F01/G00/M01)
Setting sensitivity trimmer, 6 turns screw (mod. S3Z...M01), one turn sensitivity trimmer
Operating mode LIGHT/DARK trimmer (Laser mod. S3Z...-PP, -NN), LIGHT (mod. S3Z...-PL, -NL), DARK (mod. S3Z...-PD, -ND)
Indicators yellow OUTPUT LED, green STABILITY LED (mod. S3Z...B01/C01/C11/F01), POWER ON LED (mod. S3Z...G00)
Output PNP or NPN (short circuit protection)
Output current 100 mA max.
Saturation voltage 2 V max. (LED mod.) 1,5 V max. (Laser mod.)
Response time 1 ms max. (LED mod.) 250 μs max. (Laser mod.)
Switching frequency 500 Hz max. (LED mod.) 2 kHz max. (Laser mod.)
Connection 2 m cable Ø 3,5 mm, M8 4-pole connector
Dielectric strength 500 Vac 1 min., between electronics and housing
Insulating resistance >20 MΩ 500 Vdc, between electronics and housing
Mechanical protection IP67
Ambient light rejection according to EN 60947-5-2
Vibration 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6)
Shock resistance 11 ms (30 G) 6 shock for every axis (EN60068-2-27)
Housing material body PBT, indicators cover PC
Lens material PMMA, PC (mod. S3Z…B01)
Operating temperature -25 ... 55 °C (LED mod.), -10 ... 55 °C (Laser mod.)
Storage temperature -40 … 70 °C (LED mod.), -25 ... 70 °C (Laser mod.)
Weight 50 g max. cable vers. , 10 g max. conn. vers.
