Leírás és Paraméterek

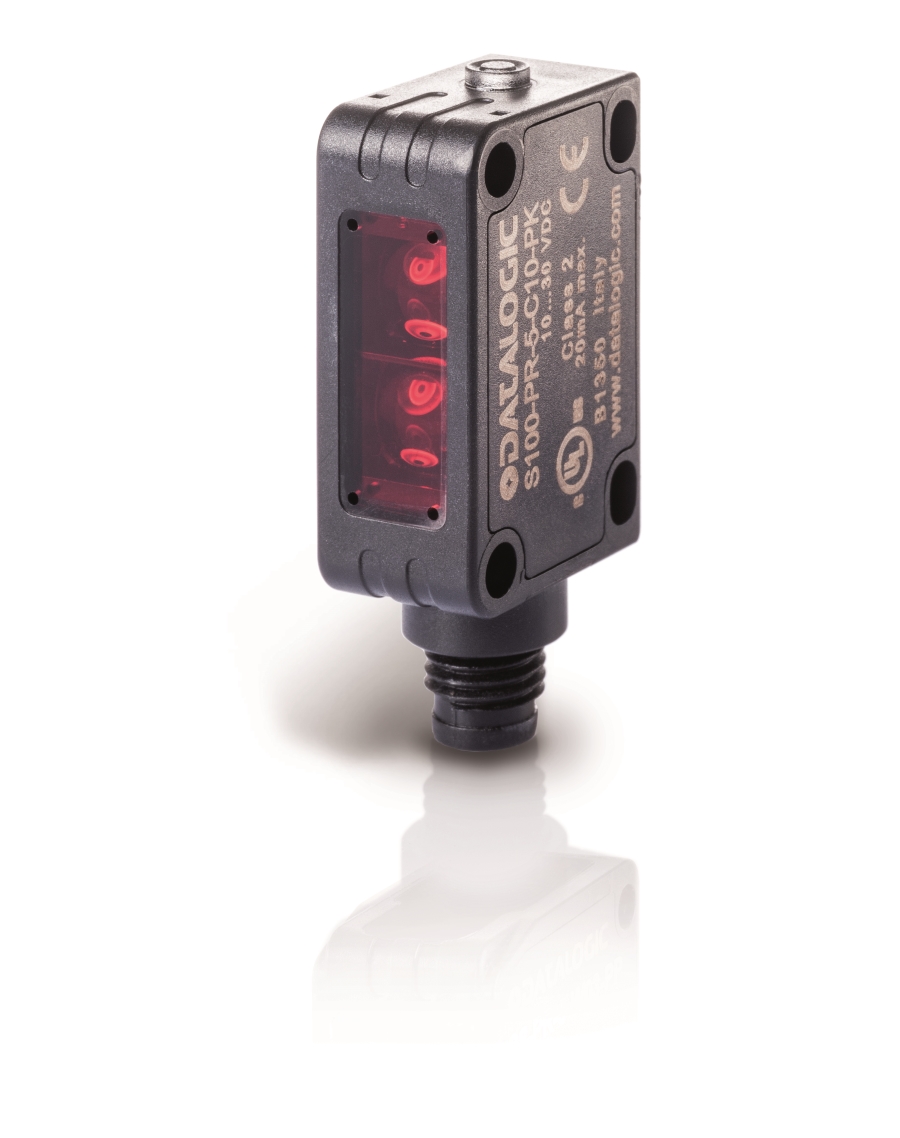

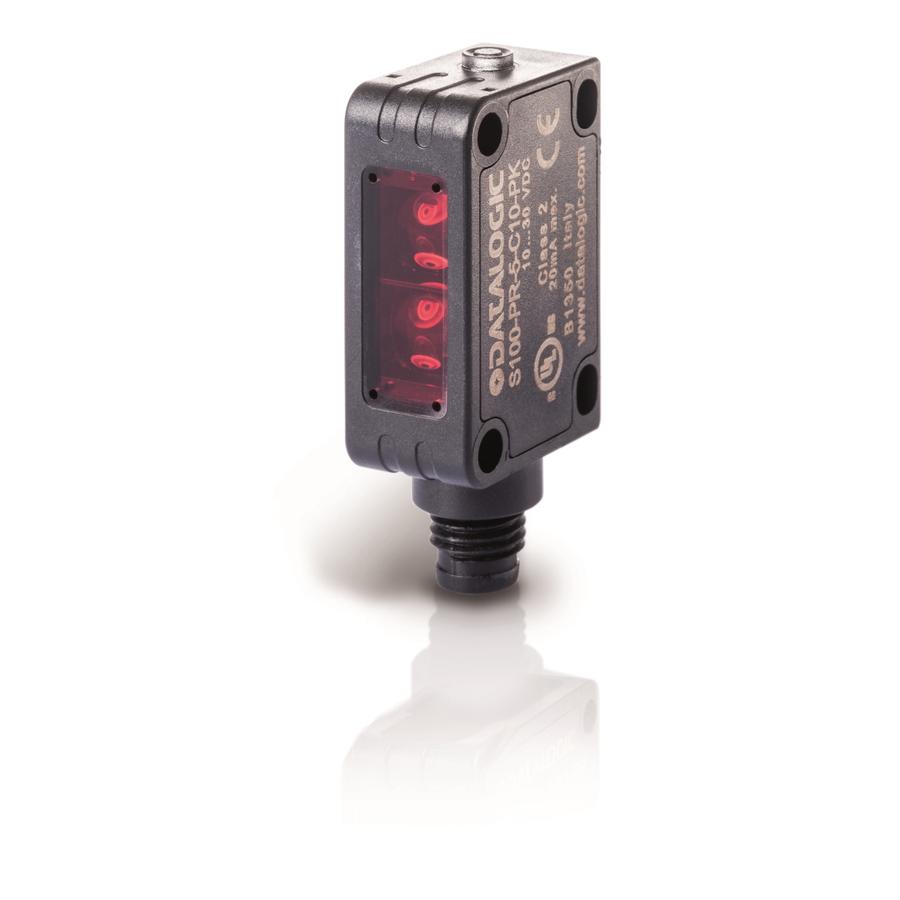

Datalogic S100-PR-5-A00-PK optikai érzékelők szabványos mindössze 20 x 32 x 12 mm-es miniatűr házzal.
Egyedi jellemzőivel kiemelkedik a miniatűr fotoelektromos érzékelők közül. Az S100 sorozat négy rögzítőfurattal (két menetes az elülső oldalon és két hátul réselt) univerzális megoldást kínál bármilyen típusú berendezéshez és alkalmazáshoz.
Az S100 fotoelektromos érzékelők nem rendelkeznek beállító gombokkal vagy potméterekkel, ezért felszerelésük gyors és egyszerű, kiküszöbölve a manipuláció kockázatát. Az új Datalogic ASIC-nak köszönhetően az S100 IO-Link kompatibilis típusok programozhatóak és állíthatóak az IO-Link csatlakozás révén.
| Funkció | Prizmás optikai érzékelő |
| Kimenet | PNP - Dark/Light sel. |
| Power supply | 10 … 30 Vdc |
| Ripple | 10% max. |
| Consumption | (output current excluded) 35 mA max. (mod. S100...W) 30 mA max. (mod. S100...B/M/ T IO-Link) |
| Light emission | red LED 632 nm (mod. S100…B/C/D/M01) IR LED 860 nm (mod. S100...A/G/Txx/M10) RGB LED (mod. S100-W00) |
| Spot size | 1.5mm x 6.5mm (mod. S100-W00) |
| Setting | remote teach-in (mod. S100...Mxx/Txx/W00) |
| Operating mode | LIGHT/DARK selectable by wire (mod. S100…A/B/C/D/F) |
| Indicators | yellow OUTPUT LED (excl. mod. G)green POWER LED (mod. S100...G) |
| Output | PNP or NPN Fully programmable output stage only in IO-Link model Pin 2 I/O programmable only for IO-Link models |
| Output current | 100 mA |
| IO-Link Connectivity | V1.1.2 |
| IO-Link | COM COM2 |
| IO-Link min cycle | 2.3ms |
| Saturation voltage | 2 V max. |
| Response time | 2 ms (mod. S100...FG)1 ms (mod. S100...A/Bxx/C/D/Mxx/Txx/T IO-Link), 500μs (B IO-Link), 25μs (W00-xx) |
| Switching frequency | 250 Hz (mod. S100...FG) 500 Hz (mod. S100...A/Bxx/C/D/Mxx/Txx/T IO-Link), 1KHz (B IO-Link), 20kHz (W00-xx) |
| Jitter | 13μs(W00-xx) |
| Connection | M8 4-pole connector |
| Dielectric strength | 500 Vac, 1 min between electronics and housing |
| Insulating resistance | >20 MΩ, 500 Vdc between electronics and housing |
| Mechanical protection | IP67 |
| Ambient light rejection | according to EN 60947-5-2 |
| Vibrations | 0,5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
| Shock resistance | 11 ms (30 G) 6 shock for every axis (EN60068-2-27) |
| Housing material | ABS body, PMMA indicators cover |
| Lens material | PC lens, PMMA window |
| Operating temperature | -25… 55 °C |
| Storage temperature | -40 … 70 °C |
| Weight | 50 g max. cable vers., 10 g max. connector vers. |
