Datalogic fénysorompó adó-vevő pár, S3Z-PR-2-FG01-ND, Sn: 15 m, LED, NPN - DARK, 2 m kábel

Csatlakozás
Szerelt kábel 2M
Kapcsolási távolság
15 m
Elérhetőség: Rendelhető
Gyártó: Datalogic
Cikkszám: S3Z-PR-2-FG01-ND
Gyártó cikkszám: 95B010301
Nem értékelt
Datalogic fénysorompó adó-vevő pár, S3Z-PR-2-FG01-ND, Sn: 15 m, LED, NPN - DARK, 2 m kábel

Csatolt dokumentumok

Leírás

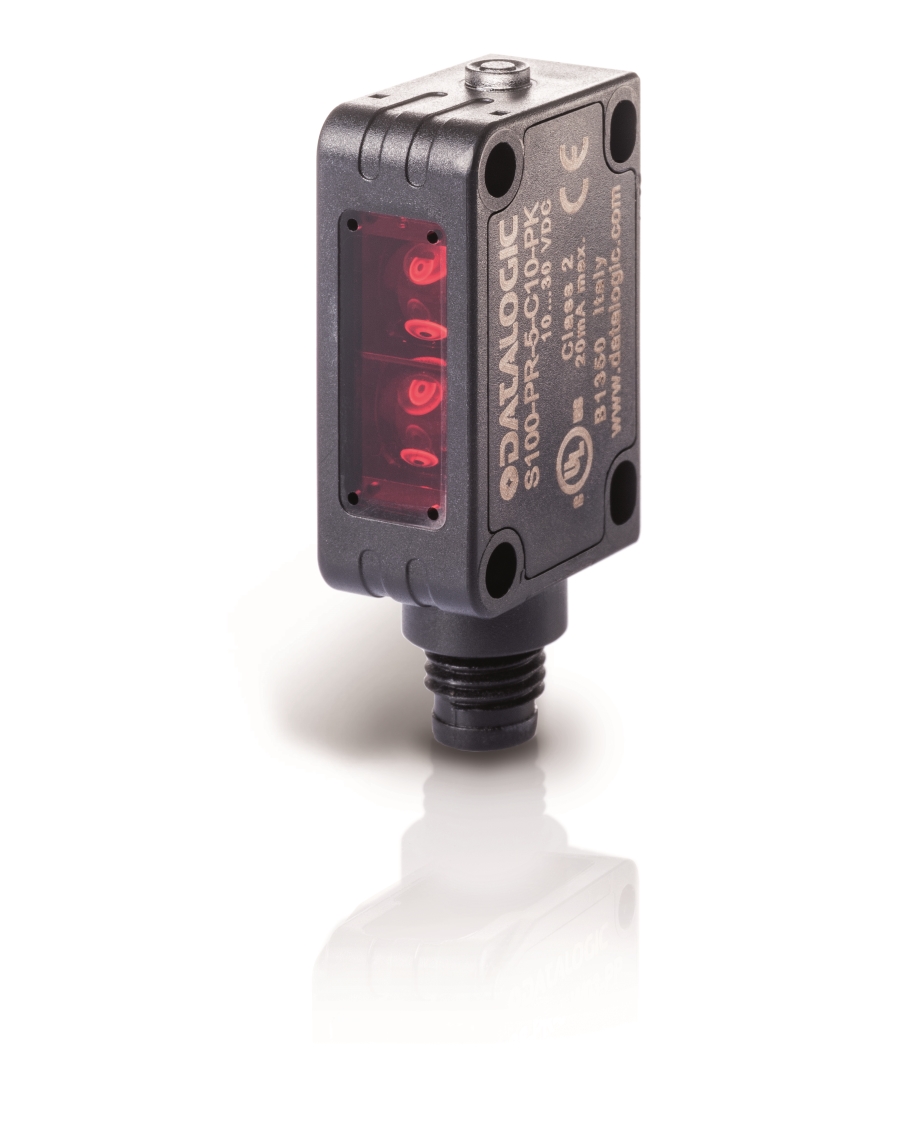

Datalogic S3Z-PR-2-FG01-ND optikai érzékelők szabványos mindössze 20 x 32 x 12 mm-es miniatűr házzal.

Egyedi jellemzőivel kiemelkedik a miniatűr fotoelektromos érzékelők közül. Az S100 sorozat négy rögzítőfurattal (két menetes az elülső oldalon és két hátul réselt) univerzális megoldást kínál bármilyen típusú berendezéshez és alkalmazáshoz.

Az S100 fotoelektromos érzékelők nem rendelkeznek beállító gombokkal vagy potméterekkel, ezért felszerelésük gyors és egyszerű, kiküszöbölve a manipuláció kockázatát. Az új Datalogic ASIC-nak köszönhetően az S100 IO-Link kompatibilis típusok programozhatóak és állíthatóak az IO-Link csatlakozás révén.

Paraméterek

Funkció Fénysorompó adó-vevő
Kimenet NPN - DARK
Power supply 10 … 30 Vdc
Ripple 10% max.
Consumption (output current excluded) 35 mA max. (mod. S100...W) 30 mA max. (mod. S100...B/M/ T IO-Link)
Light emission red LED 632 nm (mod. S100…B/C/D/M01) IR LED 860 nm (mod. S100...A/G/Txx/M10) RGB LED (mod. S100-W00)
Spot size 1.5mm x 6.5mm (mod. S100-W00)
Setting remote teach-in (mod. S100...Mxx/Txx/W00)
Operating mode LIGHT/DARK selectable by wire (mod. S100…A/B/C/D/F)
Indicators yellow OUTPUT LED (excl. mod. G)green POWER LED (mod. S100...G)
Output PNP or NPN Fully programmable output stage only in IO-Link model Pin 2 I/O programmable only for IO-Link models
Output current 100 mA
IO-Link Connectivity V1.1.2
IO-Link COM COM2
IO-Link min cycle 2.3ms
Saturation voltage 2 V max.
Response time 2 ms (mod. S100...FG)1 ms (mod. S100...A/Bxx/C/D/Mxx/Txx/T IO-Link), 500μs (B IO-Link), 25μs (W00-xx)
Switching frequency 250 Hz (mod. S100...FG) 500 Hz (mod. S100...A/Bxx/C/D/Mxx/Txx/T IO-Link), 1KHz (B IO-Link), 20kHz (W00-xx)
Jitter 13μs(W00-xx)
Connection M8 4-pole connector
Dielectric strength 500 Vac, 1 min between electronics and housing
Insulating resistance >20 MΩ, 500 Vdc between electronics and housing
Mechanical protection IP67
Ambient light rejection according to EN 60947-5-2
Vibrations 0,5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6)
Shock resistance 11 ms (30 G) 6 shock for every axis (EN60068-2-27)
Housing material ABS body, PMMA indicators cover
Lens material PC lens, PMMA window
Operating temperature -25… 55 °C
Storage temperature -40 … 70 °C
Weight 50 g max. cable vers., 10 g max. connector vers.
