Leírás és Paraméterek

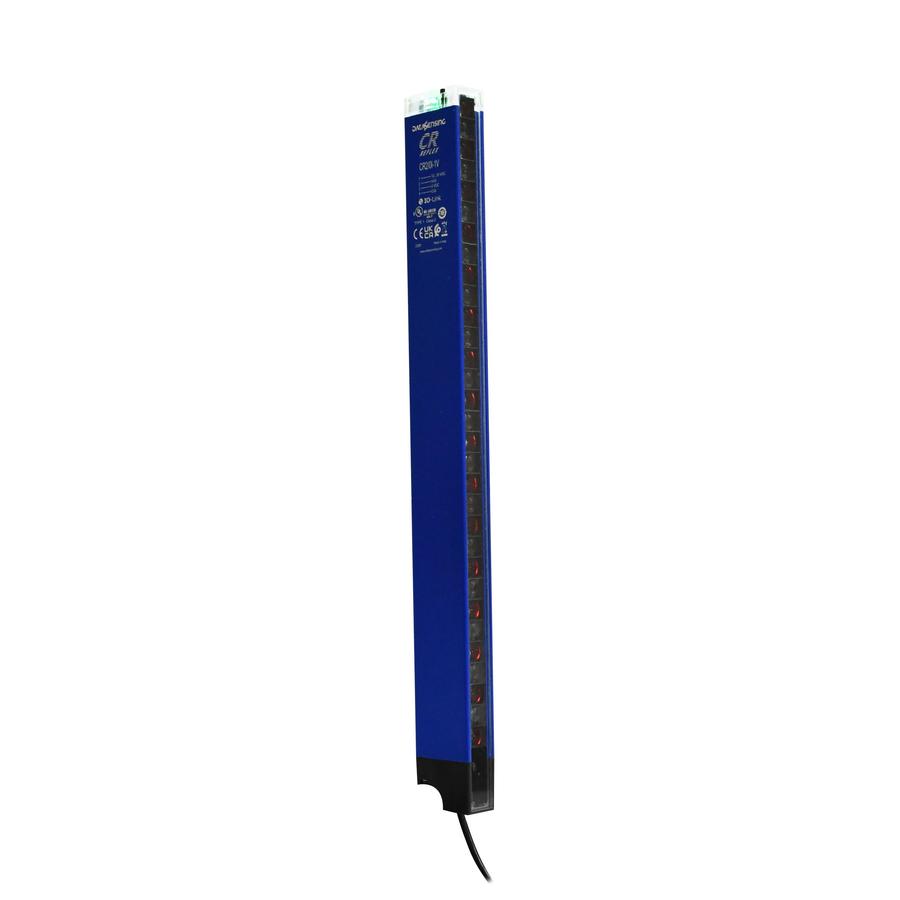

A Datasensing CR2 Polarizált prizmás terület érzékelők 309 mm szabályozott területmagassággal rendelkeznek. A CR2 sorozat fotoelektromos érzékelők optikája 10 mm-es felosztással lencsék sorozatából áll, és a teljes optikai ablak magassága pedig 309 mm. Az optikai ablak mögött a kibocsájtó (adó) diódák és vevő egységek felváltva helyezkednek el, következésképpen több pár reflexiós elem párosát valósítják meg azzal a céllal, hogy garantálják az érzékelt terület nagy lefedettségét és ezen a területen belül akár 3 mm átmérőjű tárgyak észlelését.
- Lefedett érzékelési magasság 309 mm
- Névleges érzékelési távolság : 0,2 … 4,5m (RL136 prizmával)
- Minimális tárgyérzékelés: Ø 3…8mm @ 2m RL136 - Ø 3…18mm @ 4,5m RL136
- Két tanítási típus: finom és standard
- Optikai elemek felosztása: 10 mm
- Védettség IP67
- Blanking funkció
- Tartozékok: Prizma RL136 + rögzítő készlet (ST151)
Funkció | Prizmás polarizált optikai érzékelő |
Kimenet | NPN NO-NC |
Névleges érzékelési távolság | 0,2 … 4,5m (RL136 prizmával) |
Sr. Termikus sodródása | ≤10% |
Sugárnyaláb távolság | 10mm |
Lefedett érzékelési magasság | 309 mm |
Minimális tárgyérzékelés | Ø 3…10mm @ 2m RL136 - Ø 3…20mm @ 4,5m RL136 |
Sugarak száma | 30 (16 adó, 15 vevő) |
Érzékenység beállítása | finom <3s; alap> 6s |
Működési elv | Prizmás terület érzékelő |
Kimeneti típus | NPN |
Kimeneti funkció | NO/NC |
Kapcsolási frekvencia | 190Hz |
Üzemi feszültség | 12 - 30Vdc |
Terhelésmentes tápáram | 150mA |
Terhelési áram | 160mA |
Szivárgási áram | ≤1μA |
Kimeneti feszültségcsökkenés | 1,6Vdc @ 100mA |
Maximális hullámzási tartalom | ≤ 10% |
LED -es visszajelzők | zöld LED- múködés/igazítás piros LED -sötét/világos működési állapot |
Késleltetés az elérhetőség előtt | 1s |
Rövidzárlat elleni védelem | Igen (automatikus visszaállítás) |
Fordított polaritás elleni védelem | igen |
Fénykibocsájtás | piros |
Interferencia a külső fényben | 5000 lux (fénycső); 50000 lux (napfény) |
Impulzív túlfeszültség -védelem | igen |
Méretek | 187mm x 20mm x 36mm |
Tömeg | 310g |
Burkolat anyaga | aluminum |
Csatlakozás | M12 4 pol. pigtail |
Aktív fej anyaga | PMMA |
Működési hőmérséklet | -10°C…+ 55° C (nincs kondenzáció) |
Tanúsítvány | CE, cULus,UKCA |
EMC kompatibilitás | EN 60947-5-2 |
Ütések és rezgések | IEC EN 60947-5-2 / 7.4 |
Védettség | IP67 |
Tartozékok | Prizma RL136 + rögzítő készlet (ST151) |
Méret | 347x20x36 mm |
